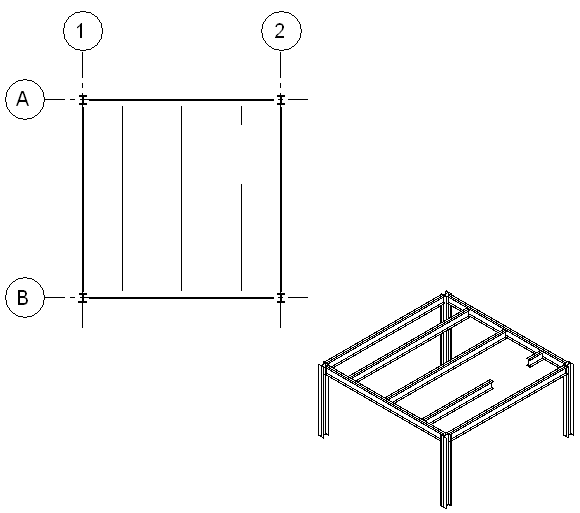

梁システムで開口部を切り取る

梁システムの境界の内側で線のループをスケッチすることで、構造梁システムの開口部を切り取ることができます。

梁システムで開口部を切り取るには

1. 梁システムを選択し、[修正 | 構造梁システム]タブ [モード]パネル [境界の編集]を選択します。

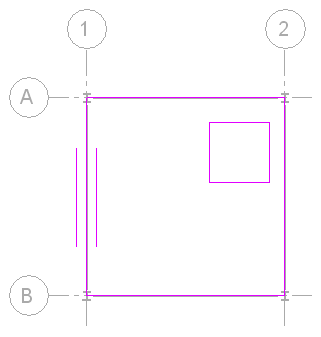

2. [修正 | 構造梁システム]タブ > [境界の編集][描画]パネル[線分]をクリックします。開口部の境界を定義します。
3. [描画]パネルにある追加のスケッチ ツールを使用して、梁システムの境界内に完全なループをスケッチします。

4. [修正 | 構造梁システム] > [境界の編集]タブ[モード]パネル[編集モードを終了]をクリックします。
