構造梁システムの境界を定義する

構造梁システムの境界を定義するには、提案された梁システムのエッジ上に存在する構造桁要素を選択するか、または描画ツールを使用して線分をスケッチします。2 つの方法のうち、可能な限り[サポートを選択]ツールを使用してください。桁を選択すると、これらの要素に対して梁システムが自動的にロックされます。桁要素の位置を変更すると、自動的に梁システムに反映されます。

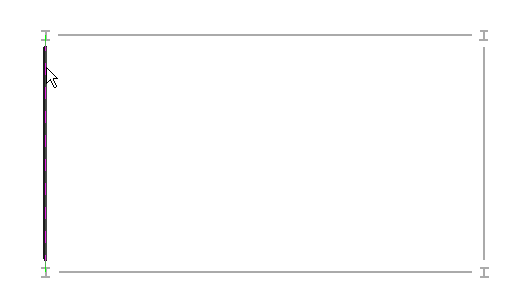

桁を選択して梁システムを作成する

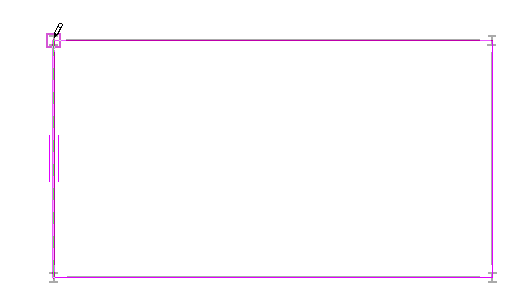

線分をスケッチして梁システムを作成する

平面図ビューまたは 3D ビューで、梁システムの境界を定義することができます。3D ビューで作業する場合は、桁を選択する前に作業面を指定する必要があります。詳細は、「作業面を設定する」を参照してください。

ヒント: 3D ビューでも梁システムをスケッチできますが、さらなる精度を獲得し、線分が平行な面上に描画されるようにするには、平面図ビューでこの梁システムを作成する必要があります。

梁システムの境界が定義された後は、梁システム プロパティで指定されたパターンに従って、指定したエリア内に梁が配置されます。詳細は、「梁システムのプロパティを修正する」を参照してください。
