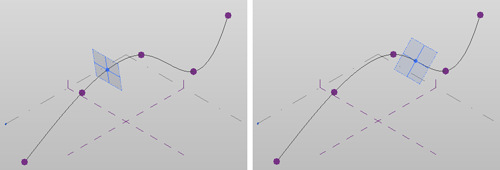

ホストされる点とは、既存のスプライン、線分、エッジ、またはサーフェスに配置される参照点です。これらは駆動点よりも小さく、それぞれが独自の作業面を提供しているため、そのホストに垂直なジオメトリをさらに追加することができます。ホストされる点は、ホスト要素とともに移動し、ホスト要素に沿って移動することができます。
ホストされる点は、次のいずれかの要素に沿って配置されます。
- 線分、円弧、楕円、およびスプライン(ベジェとエルミート)などのモデル線分と参照線
- 平面、ルールド、円柱、解決済み、エルミートを含むフォーム要素のエッジとサーフェス
- 結合されたフォーム エッジ(ジオメトリ コンビネーション エッジおよびサーフェス)
- ファミリ インスタンス(エッジおよびサーフェス)
次のトピックで説明するように、ホスト要素のタイプによって、ホストされる点を配置する手順は異なります。
注: ホストが削除されると、ホストされる点も削除されます。
