節点上にコンポーネントを配置して、節点に沿ってインスタンスを繰り返します。
アダプティブ コンポーネントのアンカーとして、分割されたパスとサーフェスに沿って節点を使用すると、設計のパラメータの動作をより柔軟に設定することができます。コンポーネントを配置すると、分割されたパスやサーフェスに沿ってアダプティブ コンポーネントを繰り返して、コンポーネントを単純に交互に配列したり、複雑に配列することができます。
コンポーネントを繰り返すには、アダプティブ コンポーネントが節点に配置されている必要があります。分割サーフェスやパスにノードが表示されない場合、[サーフェスおよびパスの表現]ツールでそれらを有効にします。
コンポーネントを繰り返す基本的なワークフローは、次の手順から成ります。
- アダプティブ コンポーネントを設計にロードします。アダプティブ コンポーネントは、[プロジェクト ブラウザ]の[一般モデル]または[パターン別カーテン パネル]に一覧表示されます。
-
[作成]タブ
[モデル]パネル
[コンポーネント]をクリックし、タイプ セレクタからアダプティブ コンポーネントを選択します。 または、アダプティブ コンポーネントは[プロジェクト ブラウザ]から作図領域にドラッグできます。
- コンポーネントはカーソルの上に表示されます。節点をクリックしてコンポーネントを配置します。分割されたサーフェス上にコンポーネントを配置している場合、[サーフェス表現]ダイアログで節点がオンになっていることを確認します。
- [修正 | 一般モデル]
[修正]パネル [繰り返し]をクリックします。
すべての節点でインスタンスが繰り返されます。
繰り返しの種類
コンポーネントの配置場所や繰り返すときに選択したコンポーネントによって、設計に使用できるさまざまな配列の種類があります。選択するコンポーネントだけが繰り返されることに注意してください。

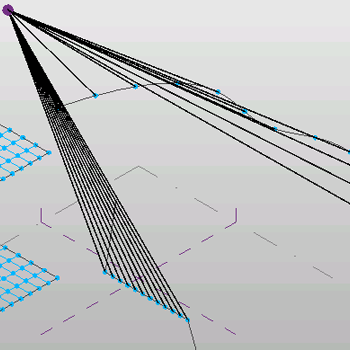

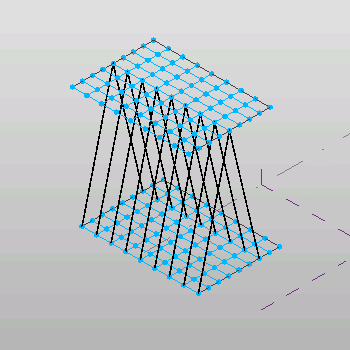

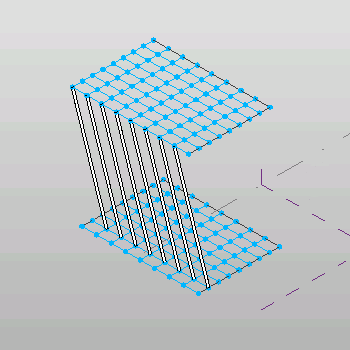

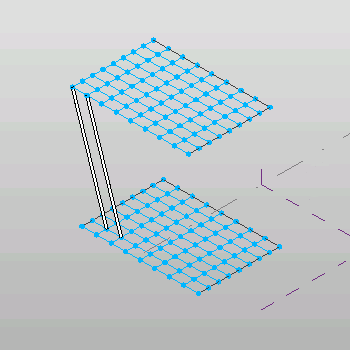

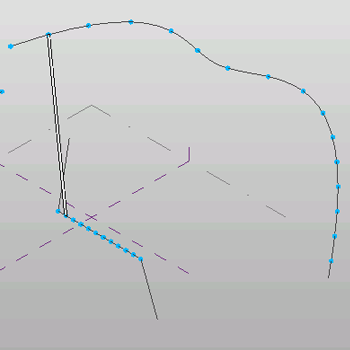

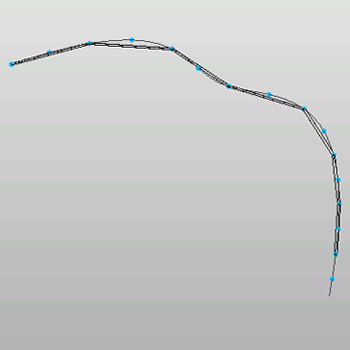

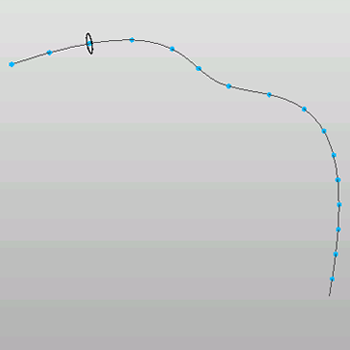

| 元のコンポーネントの配置 | 繰り返すコンポーネント |
|---|---|

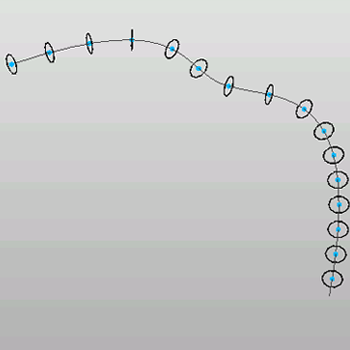

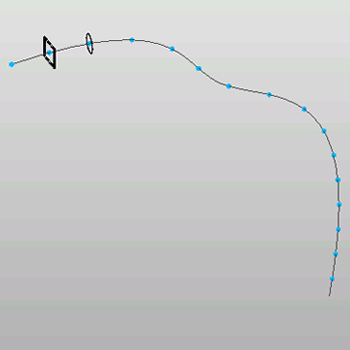

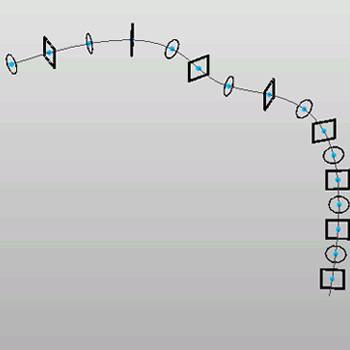

| パス | |
|
|
|
|
|
|

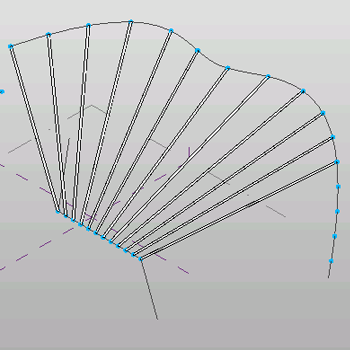

| 複数のパス | |
|
|

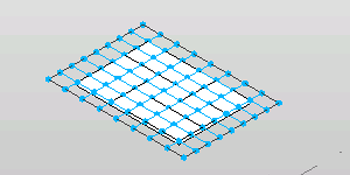

| サーフェス | |
|
|
|
|

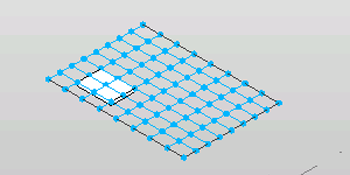

| 複数のサーフェス | |
|
|
|
|

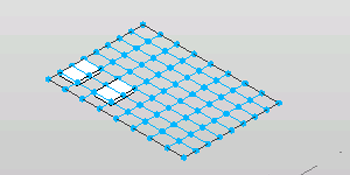

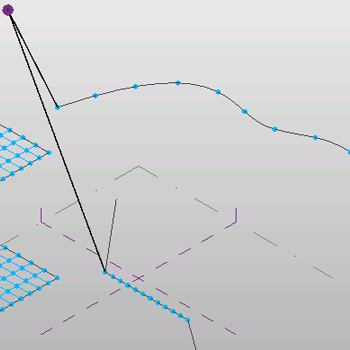

| 複数の参照 | |
|
|
繰り返しでの相違の例
場合によっては、コンポーネントのアダプティブ ポイントの数に基づいて、アダプティブ コンポーネントの繰り返しの動作が異なることがあります。

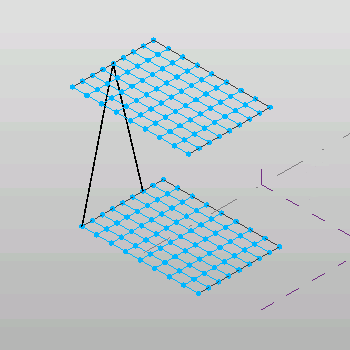

| 繰り返すコンポーネント | 結果の繰り返しパターン |

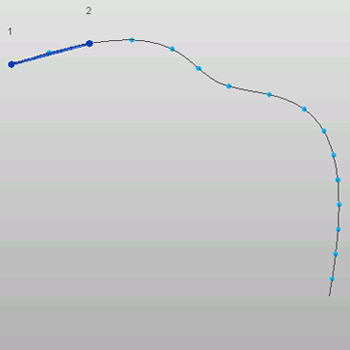

2 つの 2 点アダプティブ コンポーネント |

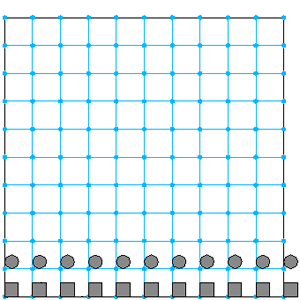

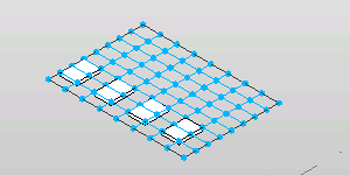

分割されたサーフェスにまたがって 1 行のコンポーネントが作成される |

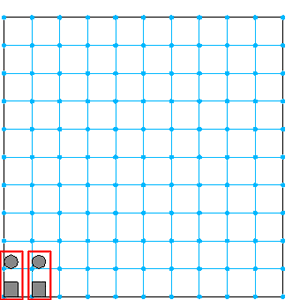

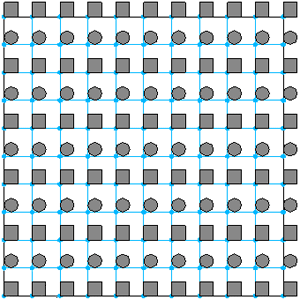

4 つの 1 点アダプティブ コンポーネント |

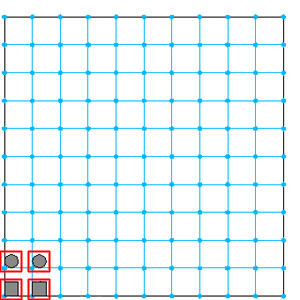

分割されたサーフェスにまたがって全範囲に作成される |
