立面図または断面図で傾斜構造柱を配置する

1. プロジェクトの立面図または断面図ビューを開きます。
2. リボンの [構造柱]をクリックします。

   アクセス方法


   [構造]タブ [構造]パネル [構造柱]
   • [建築]タブ [構築]パネル [柱]ドロップダウン [構造柱]
3. スナップ参照が使用できない場合は、[作業面]ダイアログを使用して、柱の上端と基部を定義します。「作業面を設定する」を参照してください。
   注: 以前に配置した構造要素で柱の一方の終点を定義する場合は、オプション バーで[3D スナップ]を選択します。これは最も正確な配置方法です。
4. [修正 | 配置 構造柱]タブ [配置]パネル [傾斜柱]をクリックします。
5. プロパティ パレットで、タイプ セレクタから構造柱のタイプを選択します。

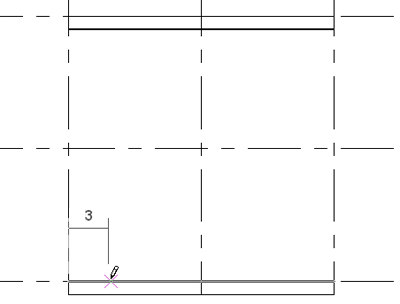

6. 仮寸法を参照として使用して、柱の開始位置をクリックします。

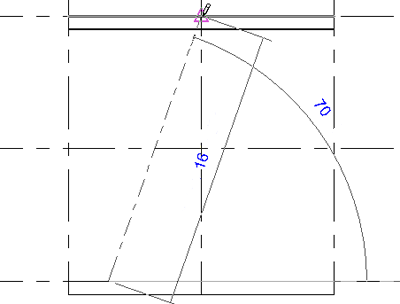

7. 仮寸法を参照として使用して、柱の終了位置をクリックします。

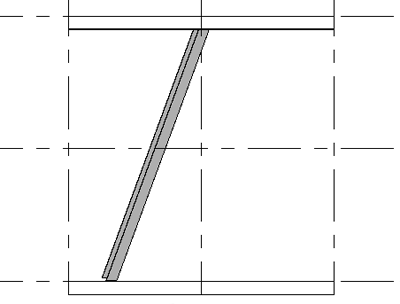

柱が配置され、2 つのクリックと関連付けられたレベルによって定義されます。
