建物要素を使用するエネルギー解析 - クイック スタート

エネルギー シミュレーションで使用されるエネルギー解析モデルを生成するための基礎として建物要素を設定できます。

[エネルギー設定]に加えて、シミュレーションで使用されるエネルギー解析モデルの詳細を追加することができます。たとえば、重ね壁アセンブリの物理プロパティを建築の用途の代わりに使用することができます。

次の手順では、壁、屋根、ドアなどの Revit の建物要素で構成される建築モデル全体のエネルギー シミュレーションを実行する方法について説明します。この手順では、既定のエネルギー設定を使用した基本シミュレーションをすばやく作成することができます。次に、建物要素モデルとそのエネルギー設定を変更して解析を調整する方法については、「建物要素を使用するエネルギー解析 - 詳細なワークフロー」を参照します。

1.

Autodesk 360 にサイン インします。

この機能を使用するには、Autodesk 360 にサインインする必要があります。[Autodesk 360 にサイン イン] をクリックして Autodesk 360 にサインインし、オートデスク ID とパスワードを入力します。
2.

建物モデルを作成します。

建物要素モデルを作成します。

3.

エネルギー解析モデルの基礎として建物要素を設定します。

[解析]タブ [エネルギー解析]パネル [建物要素モードを使用]をクリックします。

4.

建物タイプと場所を指定します。

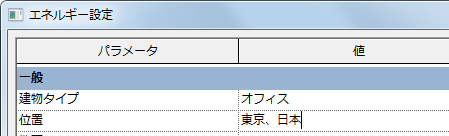

[解析]タブ [エネルギー解析]パネル [エネルギー設定]をクリックします。[エネルギー設定について]で次の操作を行います。
  • [建物タイプ]で、建物に割り当てられている占有タイプを確認し、必要に応じて変更します。
  • [場所]で、プロジェクトに指定されている地理的場所を確認し、必要に応じて変更します。
5.

エネルギー解析モデルを作成して、エネルギー シミュレーションを実行します。

[解析]タブ [エネルギー解析]パネル [エネルギー シミュレーションを実行]をクリックします。

ダイアログで[エネルギー解析モデルを作成]を選択し、シミュレーションを引き続き実行します。

6.

[エネルギー解析モデル]をオンにして、シミュレーションを進めます。

エネルギー解析モデルが生成されると通知されます。エネルギー シミュレーションを続行するには、[OK]をクリックします。

エネルギー モデルの検証と制限事項については、「建物要素エネルギー解析モデルの検証」を参照してください。

7.

シミュレーション実行名を付け、Green Building Studio プロジェクトを指定します。

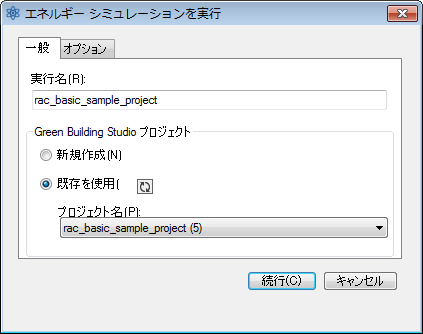

[エネルギー シミュレーションを実行]ダイアログで、シミュレーション実行の名前を指定し、Green Building Studio プロジェクトを新規に作成するか、既存のプロジェクトを使用するかどうかを選択します。[続行]をクリックします。
8.

シミュレーション名をクリックします。

解析が完了すると、警告が表示されます。シミュレーション結果を表示するには、警告内の解析名をクリックします。

または、[解析]タブ [エネルギー解析]パネル [結果および比較]をクリックし、プロジェクト ツリーから解析を選択します。

9.

シミュレーション結果を確認します。

[結果および比較について]ダイアログで、解析結果を表示します。
ヒント: 結果に含めるチャートを選択したり、[結果]タブのエネルギー解析データの表示を設定するには、[設定]タブを使用します。
10.

変更を行い、シミュレートして、比較します。

必要に応じて、建物モデルやエネルギー設定を修正します。その後、手順 5~7 を繰り返し、修正したモデルのシミュレーションを実行します。

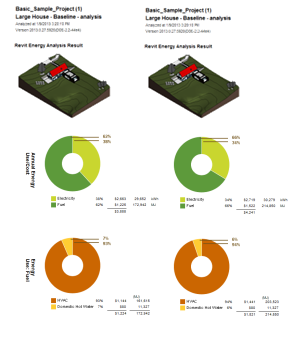

シミュレーション結果を並べて比較するには、複数の解析を選択し、ツールバーの[比較]をクリックします。
