ビューをセグメント化する

1. 次のいずれかを実行します。
   • 断面図をスケッチするか、既存の断面図を選択します。
   • ビューに立面図記号を配置(または、既存の立面図アイコンを使用)し、立面図記号の矢印をクリックしてクリップ面を表示します。
2. [修正 | ビュー]タブ [断面図]パネル (セグメントを分割)をクリックします。

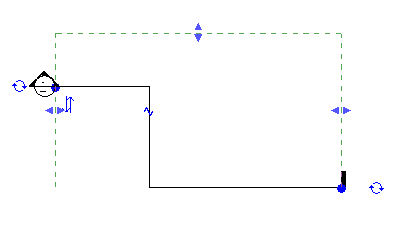

注: イラスト目的で使用する場合は、次の手順のイメージは断面図用になります。
3. 線分の上で、セグメント化する位置にカーソルを置いてクリックします。

4. 分割が移動する側へカーソルを動かし、さらにビュー方向と垂直な方向にカーソルを動かします。

5. クリックしてセグメントを配置します。

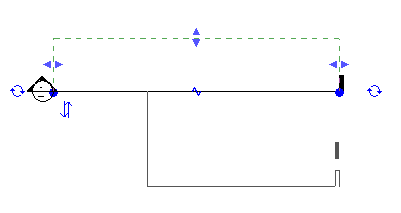

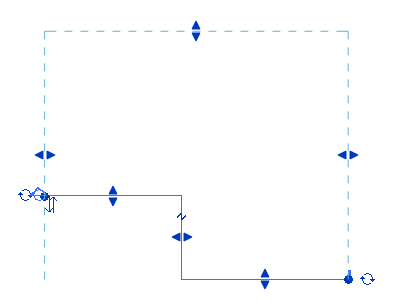

セグメント化された新しい線分には、コントロールが複数あります。トリミング領域をサイズ変更するコントロールが緑色の破線で表示されます。すべてのセグメントは、同じ終了クリップ面を共有します。

線分のセグメントを移動するためのコントロールがあります。

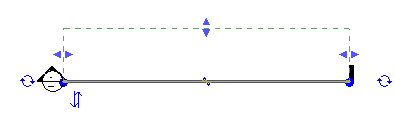

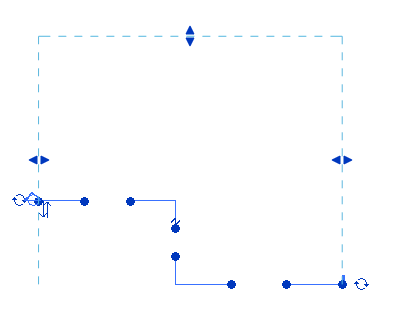

セグメント化された断面図のみ: 断面図をさらに小さいセグメントに分割する分割コントロールもあります。分割コントロールは、断面線の上に Z と表示されます。これをクリックすると、断面図がより細かく分割されます。この操作を行うと、セグメントのサイズを変更するためのコントロールが断面図にさらに多く表示されます。
