梁の立面図がスケッチ線によって定義される非平面梁システムを作成することができます。
3D 梁システム
スケッチされた梁の線分は、
- [桁を選択]ツールを使用して作成されたときにのみ勾配を定義することができます。
- 支持として梁を含む線が常に勾配を定義します。
- 支持として壁を含む線には、編集可能な[勾配を定義]プロパティがあります。既定は true です。
梁システムの梁の端点の立面図は、以下のように定義されています。

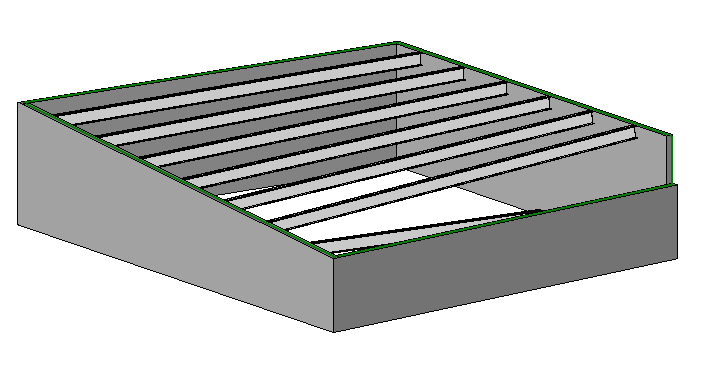

- 梁の端点が、勾配を定義するスケッチ線に接続している場合、梁は関連付けられている支持の一番上に接続されています。

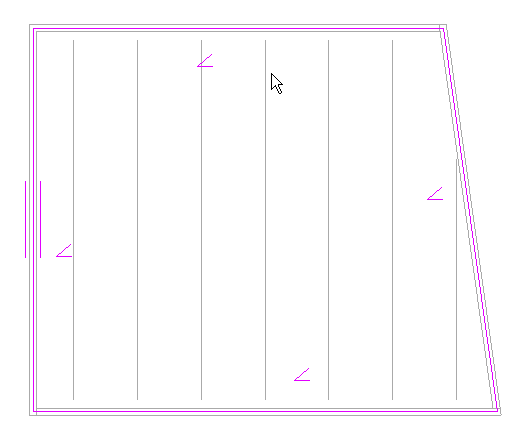

勾配を定義
- スケッチ線が勾配を定義しない場合、梁の端点は、勾配を定義する最も近い 2 つのスケッチ線の端点によって定義される平面図に表示されます。

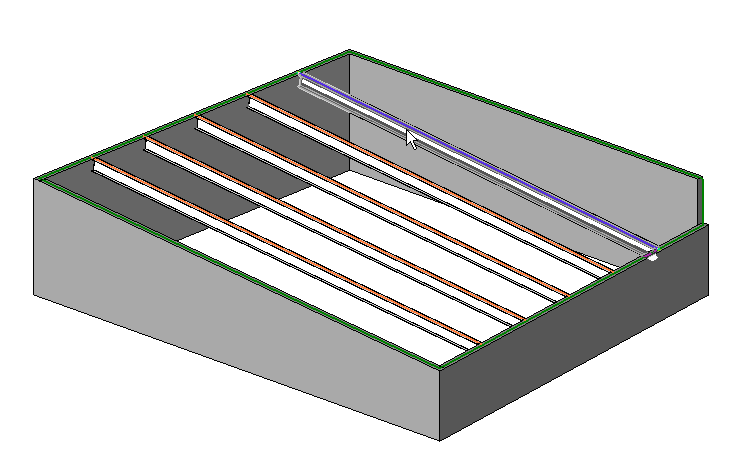

最も近いスケッチ線によって表示される梁システム
- スケッチに勾配を定義する線がない場合は、梁システムが 2D 梁システムのように動作します。
3D 梁システムを追加するには
- [構造]タブ
[構造]パネル [梁システム]をクリックします。 - プロパティ パレットの[拘束]で、[3D]を選択します。
