梁システム

構造梁システム(ベイ)は、平行に直列配置された個々の梁を含む単一の構造フレーム要素を作成します。梁システムによって、追加の支持を必要とする構造の面積をすばやくフレームできます。

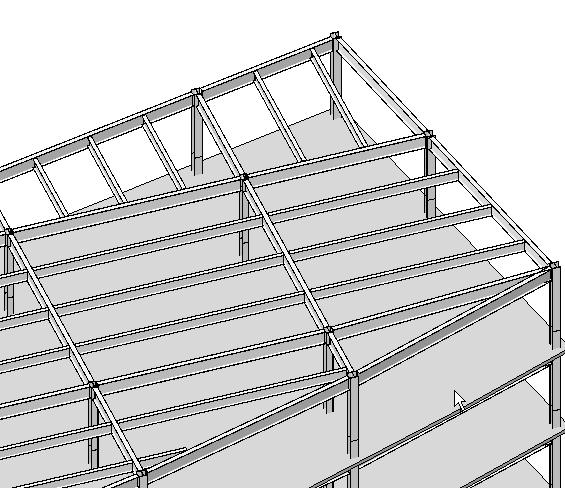

構造梁システムの例

梁システムのパラメータは、設計内の変更に適合されます。柱を再配置すると、梁システムのパラメータは自動的に変更に適合されます。

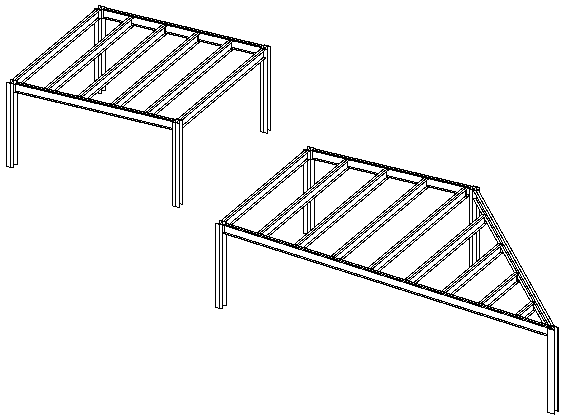

構造梁システムおよび柱の位置が移動された後のパラメトリックな調整の例

梁システムを作成するには 2 つの方法があります。

• ワンクリック梁システム方法が、既定でアクティブとなっています。「ワンクリック梁システムを作成する」を参照してください。
• 梁システムをモデルにスケッチすることもできます。「構造梁システムを作成する」を参照してください。

オプション バーには、梁タイプ、位置合わせ、およびレイアウトの要件など、両方の方法用のパラメータがあります。詳細は、「梁システム レイアウトの配置方法とパターン」を参照してください。
