マス面から壁を作成する

[壁(面)]ツールを使用して線または面を選択して、マス インスタンスから壁を作成します。このツールは、マス インスタンスまたは一般モデルの非水平面に壁を配置します。

マス面を変更した場合、[壁(面)]ツールで作成した壁は自動的に更新されません。壁を更新するには、[面に更新]ツールを使用します。

ヒント: 垂直の円筒面に非長方形の壁を作成するには、開口部およびインプレイス切断を使用してプロファイルを調整します。

マス面から壁を作成するには

1. マスを表示するビューを開きます。
2. [マス & 外構]タブ [モデル面]パネル (壁(面))をクリックします。
3. タイプ セレクタで、壁タイプを選択します。
4. オプション バーで、レベル、高さ、および位置基準に対する値を選択します。
5. (省略可能) 単一のマス面から壁を作成するには、[修正 | 配置 壁(面)]タブ [複数の選択]パネル (複数を選択)をクリックして無効にします。(既定で有効になっています。)
6. カーソルを移動して面をハイライト表示します。
7. クリックして面を選択します。

   [複数を選択]オプションの選択が解除されると、壁は直ちに面に配置されます。

8. [複数を選択]オプション選択されている場合は、複数のマス面を選択します。

   方法

   1. 選択されていない面をクリックし、選択に追加します。選択されている面をクリックして削除します。

      カーソルは、面を追加(+)しているか削除(-)しているどうかを表します。

   2. 選択をクリアして最初からやり直す場合は、[修正 | 配置 壁(面)]タブ [複数の選択]パネル (選択を解除)をクリックします。
   3. 目的の面が選択されたら、[修正 | 配置 壁(面)]タブ [複数の選択]パネル [壁を作成]をクリックします

[サンプル]

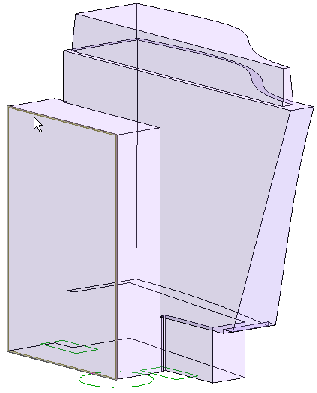

カーソルでハイライト表示された垂直平面

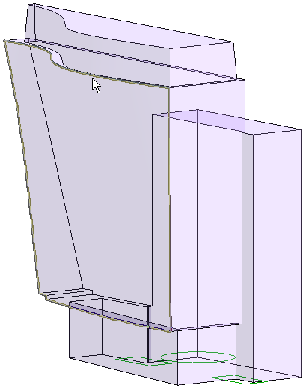

カーソルでハイライト表示された非垂直平面
