グリッド外の柱を含める

グリッド外の柱は、2 つ以上の通芯の交点に関連付けることはできません。グリッド外の柱は、単一の通芯に触れるか、完全にグリッドの外に置かれます。

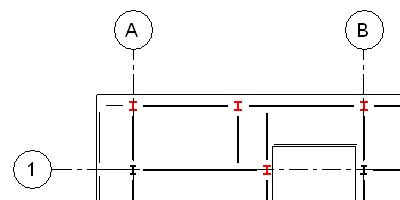

ハイライト表示された 4 つのグリッド外の柱(A-1 と B-1 以外)

グリッド外の柱を柱リスト図に含めるには

1. 集計表を選択します。
2. プロパティ パレットの[グラフィックス]で、[グリッド外の柱を含む]パラメータを選択します。
3. [OK]をクリックします。

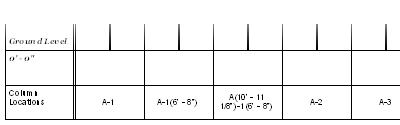

柱は、本質的にはグリッド座標である柱の位置マークによって柱リスト図に関連付けられています。
