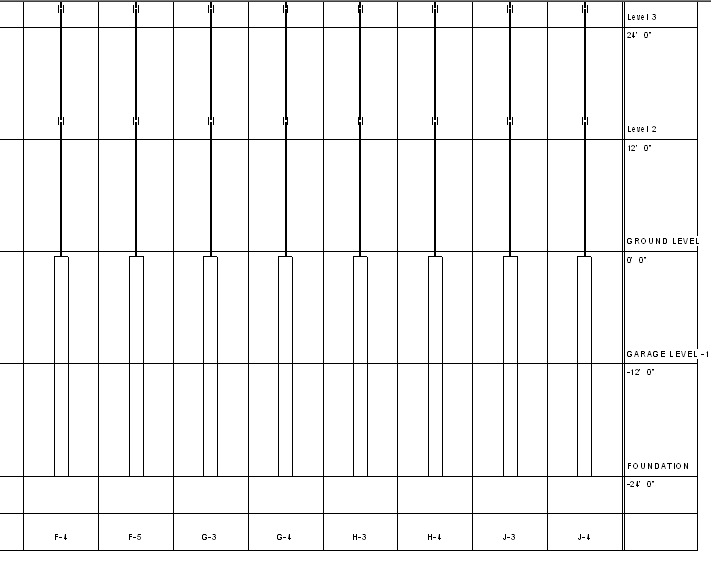

柱リスト図では、構造柱は交差する通芯と上下の拘束およびオフセットにより識別されます。このような識別方法に従って、柱リスト図に配置されます。
プロジェクトの構造柱集計を表示するには、[表示]タブ [作成]パネル [集計]ドロップダウン [柱リスト図]をクリックします。新しいビューが作成され、このビューがプロジェクト ブラウザに表示されます。
[柱]は、スプライスされ、表示されている下部プレートとの交差で識別されます。
柱リスト図では次の作業を実行できます。
