パスおよびフォーム エッジを分割して、コンポーネントが配置される節点を定義します。
パスを分割すると、節点が適用され、コンポーネントの配置点の位置を示します。分割は、分割の数、分割の間隔を決定したり、参照(レベル、垂直の参照面、または分割されたその他のパス)との交差によって行われます。
- 作図領域で、繰り返すアダプティブ コンポーネントが配置されるモデルまたは参照線をスケッチします。
同様に、フォームを作成して、その任意のエッジを使用することができます。
モデル線分 フォーム エッジ
- 作図領域で分割するパスを選択します。パスがフォーム エッジである場合、[Ctrl]キーを押して円の両側またはポリゴンの各側面を選択します。
- [修正 | 線分]タブ
[分割]パネル
[パスを分割]をクリックします。
分割されたモデル線分 分割されたフォーム エッジ
注: 同様に、線の連結または閉じたパスを分割することができます。
既定では、パスは 6 つの等距離のノードを持つ 5 つのセグメントに分割されるか(インチ/フィート テンプレート)、5 つの等距離の節点を持つ 4 つのセグメントに分割されます(メートル テンプレート) 。必要に応じて、節点の数と間隔を修正できます。

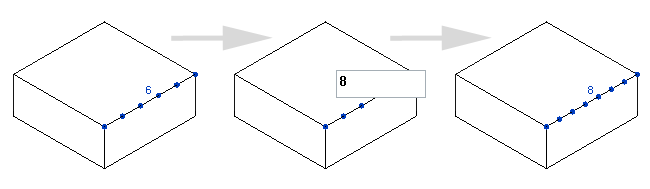

作図領域で、分割されたパスの節点の数が表示されます。この数をクリックして、節点の新しい数を入力します。分割の変更が終了したら、[Enter]を押します。
同様に、分割されたパスを選択して、プロパティ パレットの[節点]セクションで[数]プロパティを調整します。レイアウト方法が変更された場合、[レイアウト]プロパティを[固定数]に変更する必要が生じることがあります。
分割されたパスのプロパティを修正して、間隔レイアウトを調整します。
また、分割されたパスをタブで選択し、パスをさらに分割することができます。
