図面枠で改訂表を時計回りまたは反時計回りに 90 度回転することができます。改訂表を回転するには、図面枠ファミリを修正します。プロジェクト内の特定のシートで改訂表を回転することはできません。

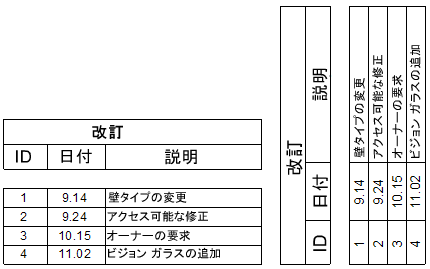

水平方向の改訂表(左)、および回転した改訂表(右)
改訂表を回転するには、次のようにします。
- 図面枠を編集するために開きます。
「図面枠を修正する」を参照してください。
- 作図領域で、図面枠の改訂表を選択します。
ステータス バーに、[集計表のグラフィックス : 集計表のグラフィックス : 改訂表]が表示されます。
- オプション バーの[シート上で回転]で、希望する回転オプションを選択します。
- 必要に応じて、図面枠で回転した改訂表の位置を変更します。
- (省略可能) 改訂表の固定高さを定義します。
固定高さを定義すると、改訂表はシートの境界を越えて展開されません。「改訂表の高さを定義する」を参照してください。
- 図面枠を保存するには、クイック アクセス ツールバーで、
(保存)をクリックします。 - 図面枠をプロジェクトにロードします。
「図面枠をプロジェクトにロードする」を参照してください。
