梁システム ファミリを使用すると、円弧、ポリゴン、片持ちなどの種々のジオメトリのスパンに、様々な梁システムを作成することができます。以下の例では、片持ち梁システムを作成する方法を示します。
次の部分平面図ビューに示された通芯間と同じ通芯間から開始します。

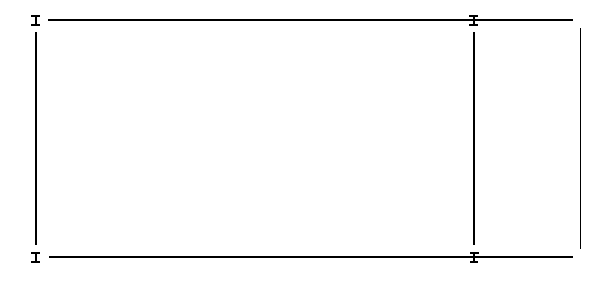

部分平面図ビュー
- [構造]タブ
[構造]パネル [梁システム]をクリックします。 - [修正 | 配置 構造梁システム]タブ [梁システム]パネル [梁システムをスケッチ] [描画]パネル
(桁を選択)をクリックして、梁システムの境界を選択するか、
(線分を選択)をクリックして梁システムの境界をスケッチします。

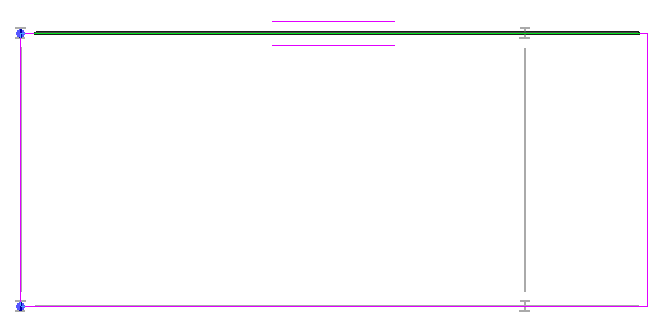

桁を選択する
- 境界が作成されたら、[修正 | 梁システムの境界を作成]タブ [モード]パネル [編集モードを終了]をクリックします。
片持ち梁システムが表示されます。

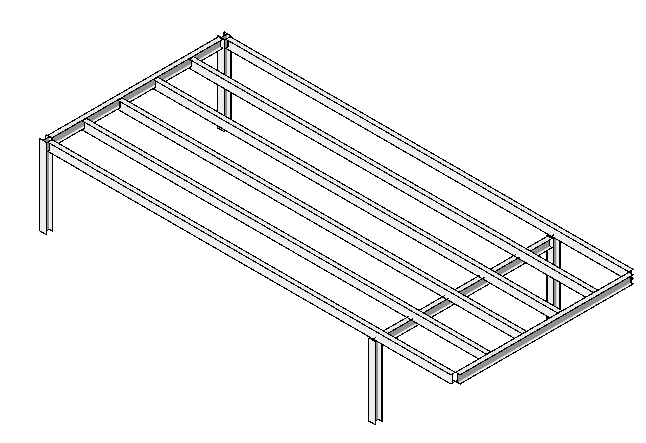

終了した片持ち梁システム
