構造解析の既定のプロジェクト テンプレートを使用して Revit プロジェクトを開始すると、プロジェクトの既定の構造レベル 2 つのそれぞれに対し、2 つの構造伏図ビューが作成されます。
- レベル 1
- レベル 1 - 解析
- レベル 2
- レベル 2 - 解析
[レベル 1]と[レベル 2]のビューは、構造モデルを表示します。[レベル 1 - 解析]と[レベル 2 - 解析]は、解析モデルを表示します。各ビューに描写される要素は、同じ要素でも、ビューの表示設定によって異なります。たとえば、これらは表示/グラフィックスの上書きにより異なりますが、次の図には、同じ柱梁接合部が表示されています。ビュー テンプレート、グラフィックスの上書き、およびオブジェクト スタイルを使用してモデルを視覚化する方法については、視覚化を参照してください。

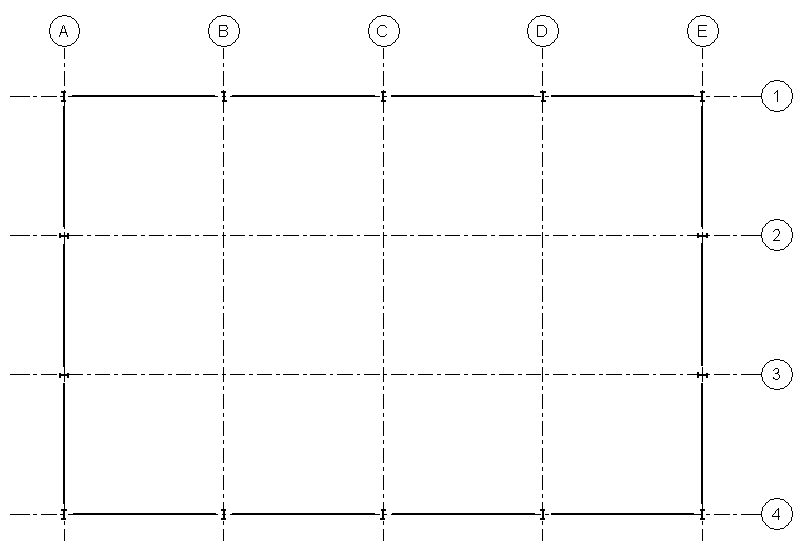

レベル 1 - 平面図

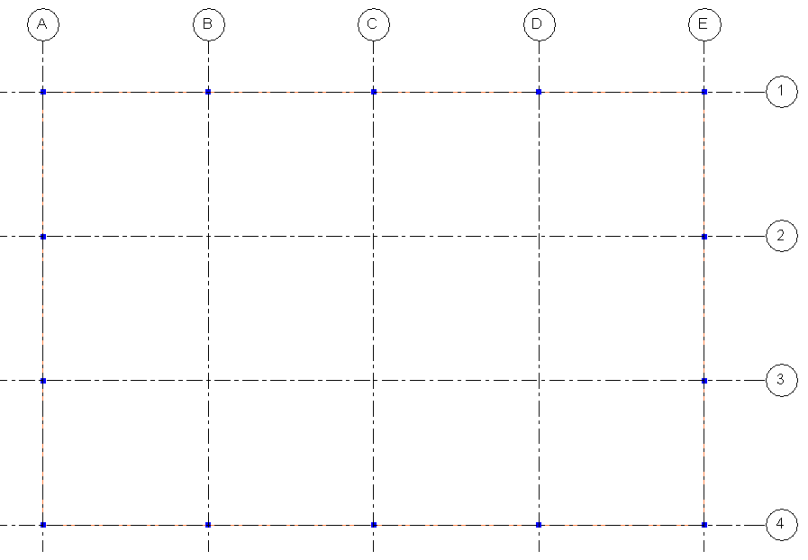

レベル 1 - 解析平面図
