Revit での解析モデルは、構造モデルの完全な技術的説明の、簡素化された 3D による表現です。解析モデルは、構造コンポーネント、ジオメトリ、マテリアルのプロパティ、および荷重で構成されており、エンジニアリング システムを形成しています。構造モデルを作成すると、解析モデルは自動的に作成され、解析および設計のアプリケーションに書き出すことができます。
詳細は、「解析およびデザイン アプリケーションにリンクする」を参照してください。
| 構造モデル | 解析モデル |
|---|---|
 |
 |

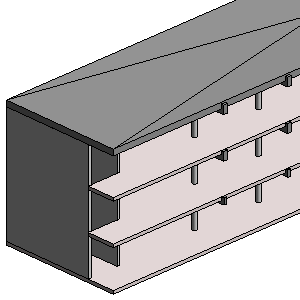

Revit では、物理的な形状を表すビューの内部に構造モデルを作成します。構造モデルは、一連の製作図面と考えることができます。構造モデルを作成すると、解析モデルも同時に作成されます。Revit が解析モデルを保持します。

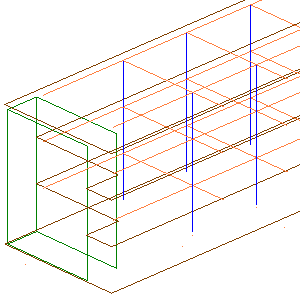

構造モデルで表示される構造要素の簡略表現の図は、解析モデルではありません。解析モデルは、初期設定では構造モデルに幾何学的に依存していますが、独立したオブジェクトとして表示できます。
