自動車ジオメトリの起動

CAD システムを起動し、該当するフォルダから car-air アセンブリを開きます。フォルダの場所は、オペレーティング システムによって異なります。

Windows 7:

ProgramData¥Autodesk¥Simulation CFD 2014¥Tutorials¥ CAD ¥car-air

あるいは

ProgramData¥Autodesk¥Simulation CFD 360 2014¥Tutorials¥ CAD ¥car-air

ProgramData フォルダは、デフォルトではアクセス不可になっています。Windows® 7でこのフォルダにアクセスするには、次の手順を実行します。

1. ファイルブラウザウィンドウを開きます（スタートメニュー > コンピューター）
2. 左上隅の整理 > フォルダーと検索のオプションをクリックします。
3. 表示タブをクリックします。
4. 隠しファイル、隠しフォルダー、および隠しドライブを表示するオプションを選択します。
5. OKボタンをクリックする。

不明な点がある場合は、システム管理者に問い合わせてください。

Windows XP:

Documents and Settings¥All Users¥Application Data¥Autodesk¥Simulation CFD 2014¥Tutorials¥ CAD ¥car-air

あるいは

Documents and Settings¥All Users¥Application Data¥Autodesk¥Simulation CFD 2014 360¥Tutorials¥ CAD ¥car-air

注: CAD は、下記のいずれかの CAD システムです。

• Autodesk® Inventor
• Autodesk® Inventor Fusion
• UGNX(モデルは UGNX の一部になります)
• PTC Creo または Pro/Engineer (Granite 起動ツール構成を使用)
• SolidWorks
• ACIS
• Parasolid

注: このリストに含まれていない CAD ツールを使用している場合は、Autodesk® Inventor Fusion で Fusion バージョンのモデルを開く必要があります。

CADから起動するには

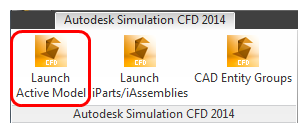

Autodesk® Inventor、PTC Creo(または Pro/Engineer)、または SolidWorks から起動する場合は、アクティブなモデルを起動するオプションを選択します。

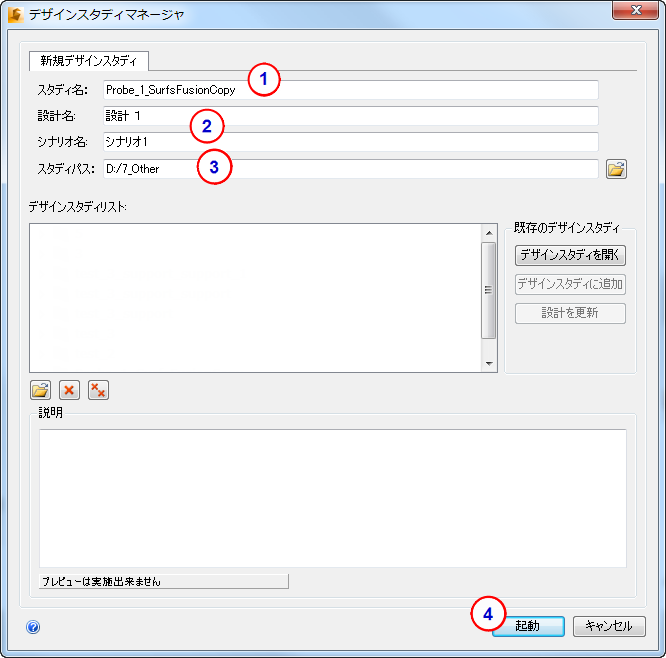

デザインスタディマネージャで、新規デザインスタディを作成するには：

1. デザインスタディ名 フィールドに名前を指定します。デフォルトの名前は、トップレベルのアセンブリ名または部品名となります。
2. 必要に応じて、設計名およびシナリオ名を変更できます。
3. スタディのデフォルトの位置はCADモデルと同じパスです。
4. [起動]をクリックします。

Autodesk Simulation CFD が起動し、デザイン スタディが作成されます。

ジオメトリツールダイアログが表示された場合は、それを閉じてから次のステップに進みます。

デザイン スタディ マネージャについての詳細

ファイル(Parasolid または Acis)から起動するには

1. デスクトップから Autodesk Simulation CFD を起動します。
2. 開始タブで新規をクリックします。

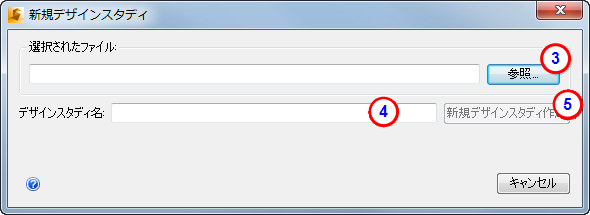

3. 新規デザインスタディダイアログで参照をクリックし、ParasolidまたはAcisファイルを選択します。
4. デザインスタディ名フィールドにデザインスタディの名前を指定します。
5. 新規設計スタディ作成をクリックします

ジオメトリツールダイアログが表示された場合は、それを閉じてから次のステップに進みます。

Autodesk® Inventor Fusion から起動するには

Fusion により、起動機能が拡張され、さまざまな CAD システムから Sim CFD を起動することができます。前述のリストにあるもの以外の CAD ツールを使用している場合は、チュートリアル モデルの Fusion のバージョンを使用してください。

1. Autodesk® Inventor Fusion で CAD モデルを直接開きます。

2. モデルを Simulation CFD に転送するには、[シミュレーション]タブの[Simulation CFD]または[Simulation CFD 360]をクリックします。

デザイン スタディ マネージャが開きます。新規デザインスタディを作成するには:

1. デザインスタディ名 フィールドに名前を指定します。デフォルトの名前は、トップレベルのアセンブリ名または部品名となります。
2. 必要に応じて、設計名およびシナリオ名を変更できます。
3. スタディのデフォルトの位置はCADモデルと同じパスです。
4. [起動]をクリックします。

ジオメトリツールダイアログが表示された場合は、それを閉じてから次のステップに進みます。
