CAD モデルを準備したら、Autodesk® Simulation CFD に転送することができます。このトピックでは、CAD システムから直接起動する方法について説明します。このセクションの他のトピックでは、CAD ファイルを使用して開始する方法、CAD リーダから起動する方法、およびモデルのメッシュ化表現を開く方法について説明します。
CAD システムから直接起動することによって、シームレスに Autodesk Simulation CFD にモデルをプッシュ転送することができます。設計バリエーションを導入すると、元のシミュレーション モデルの設定が自動的に新しいモデルに割り当てられます。この関連付けにより、シミュレーション間の整合性が確保され、その後の設計最適化に要する時間が短くなります。
Simulation CFD をインストールすると、次の CAD システムにアイコンまたはメニューが追加されます。
Autodesk® Inventor

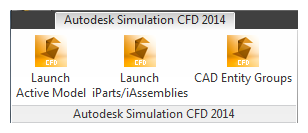

Autodesk Simulation CFD タブをクリックし、適切なオプションを選択します。
- 表示中のモデルのみを起動するには、[アクティブ モデルを起動]を選択します。これによりデザインスタディマネージャが開きます。
- ルールやデザインスタディビルダーを用いた設定割り当てのために部品やサーフェスのグループ化を行うには、CADエンティティグループを選択します。
- iPartsまたはiAssembliesのテーブルを起動するには、Launch iParts/iAssembliesを選択します。これによりデザインスタディビルダーが開きます。
Autodesk® Revit OneBox、Architecture、および MEP
[アドイン] > Autodesk Simulation CFD
表示中のモデルが起動し、デザイン スタディ マネージャが開きます。
PTC Creo
Autodesk Simulation CFD メニューを開き、[アクティブ モデルを起動]を選択します。
モデルが起動し、デザイン スタディ マネージャが開きます。
- 表示中のモデルのみを起動するには、[アクティブ モデル]を選択します。このオプションを選択すると、Autoprep が開きます。Autoprep は精度問題の解決、干渉の解決、および起動方法の変更を行う場合に役立ちます。モデルが Simulation CFD で起動し、デザイン スタディ マネージャが開きます。
- ルールやデザインスタディビルダーを用いた設定割り当てのために部品やサーフェスのグループ化を行うには、CAD エンティティ グループを選択します(CAD エンティティ グループの詳細)。この機能は、Granite 起動方法のみをサポートしています。
- インスタンスのファミリーテーブルを起動するには、Launch Instancesを選択します。これによりデザインスタディビルダーが開きます。この機能は、Granite 起動方法のみをサポートしています。
Solid Works
Autodesk Simulation CFD タブをクリックし、適切なオプションを選択します。
- 表示中のモデルのみを起動するには、[アクティブ モデル]を選択します。デザイン スタディ マネージャが開きます。
- ルールやデザインスタディビルダーを用いた設定割り当てのために部品やサーフェスのグループ化を行うには、CADエンティティグループを選択します。(CAD エントリ グループについての詳細)
- 複数のジオメトリ バリエーションを調査するには、[Multi-Configurations]を選択します。このオプションによりデザイン スタディ ビルダが開きます。
