デザインのクローンとCADデザインへの関連付け

このステップでは、初期のデザインのクローン化を3回行い、それらを含む4つのデザインで構成されるデザインスタディを作成します。また、それぞれのデザインはCADからのデザインと関連付けます。

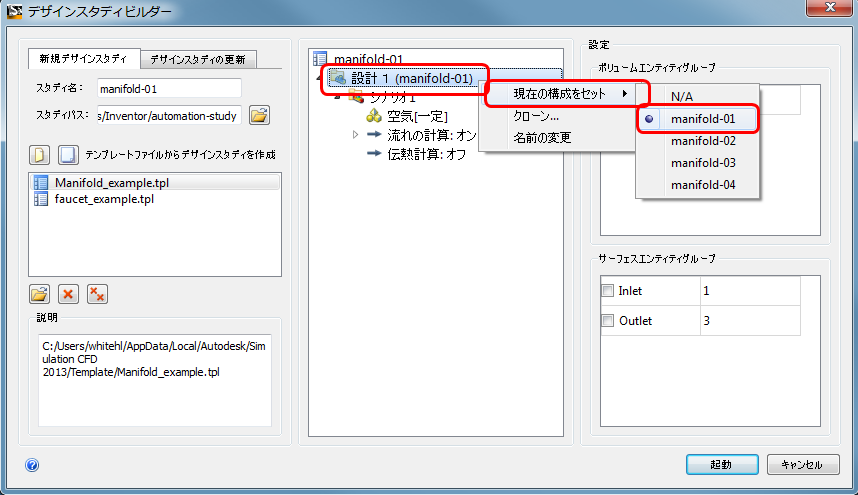

Design 1を右クリックします。

現在の構成をセットをクリックし、一覧からmanifold-01が選択されていることを確認します。

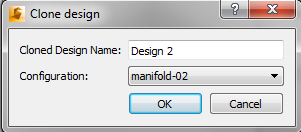

Design 1を右クリックして、クローン...を選択します。

デザイン名にDesign 2と入力し、manifold-02コンフィギュレーションに対して選択します。

OKをクリックします。

注: Design 2のシナリオを展開し、作成したばかり設定内容が含まれており、それらが同じCADエンティティ グループに割り当てられていることを確認します。that they are mapped to the same CAD Entity groups.

Design 1を右クリックして、クローン...を選択します。

デザイン名に Design 3 と入力し、[構成][manifold-03]を選択します。

OKをクリックします。

Design 1を右クリックして、クローン...を選択します。

デザイン名に Design 4 と入力し、[構成]で[manifold-04]を選択します。

OKをクリックします。

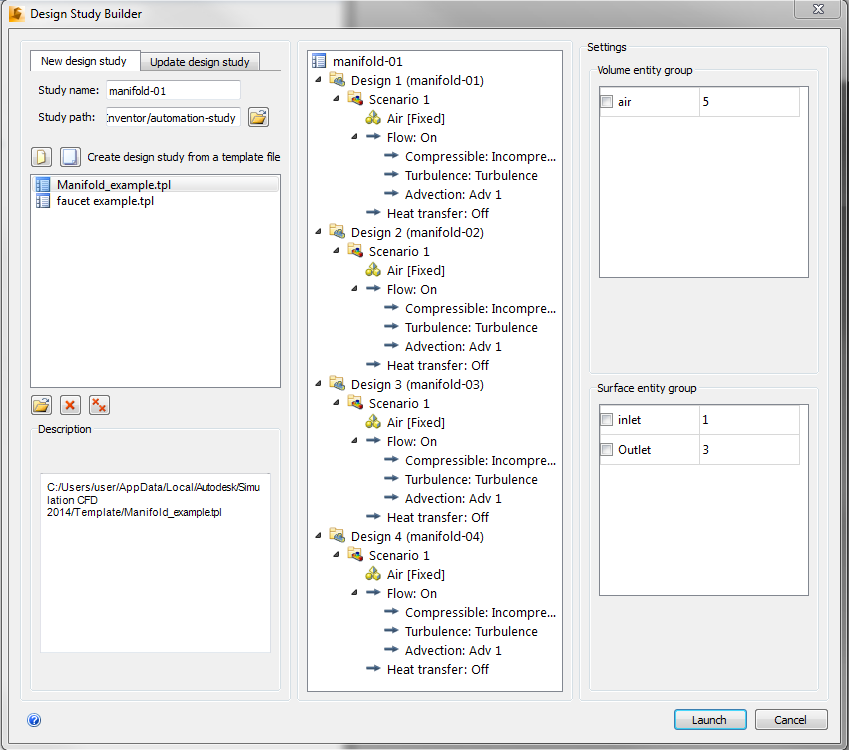

注: デザインスタディは次のようになります:

[起動]をクリックし、Autodesk Simulation CFD 内にデザイン スタディを作成します。

前へ | 次へ
