この演習は、壁面ダイアログを使ってサーフェスまたはサーフェスのグループ上の流体力学的な力および温度値を測定する方法を学びます。

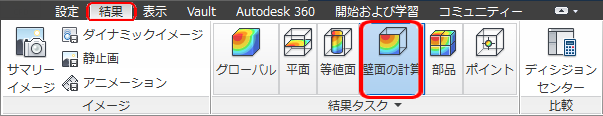

1. [結果]タブで[壁面の計算]をクリックします。
2. クイック アクセス ツールバーで[シェーディング]を選択します。
3. 内側のサーフェスを選択するには、外側のサーフェスを非表示にする必要があります。[表示]タブ > [表示]パネル > [サーフェス ブランキング]の順にクリックすると、ボリュームではなくサーフェスが非表示になります。

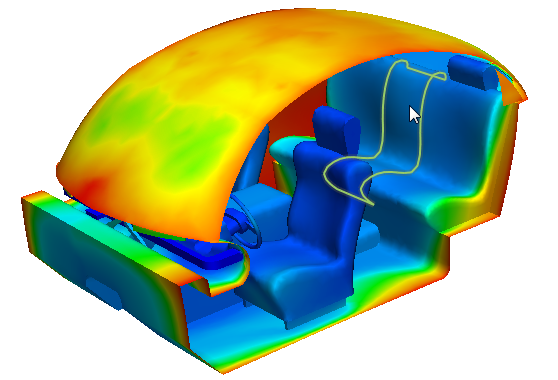

4. キャビンの側面のサーフェスを非表示にして、後部座席の中央部を選択します。
- Autodesk Simulation CFD または CoCreate ナビゲーション モードを使用している場合は、サーフェスでマウスの中ボタンをクリックすると非表示になります。
- その他のマウスモードの場合、Ctrlキーを押しながらサーフェスを右クリックすることにより非表示にします。
- または、サーフェスを右クリックし、非表示を選択します。
5. [壁面結果]ダイアログで、[圧力]と[温度]のチェック ボックスをオンにします。[計算]をクリックします。
6. [出力]タブに計算値が表示されます。
注: これは1つまたは複数のサーフェス上の温度と力を調べるのにたいへん便利な方法です。
演習が終わりました。
