このセクションでは、既存のテンプレートから境界条件を割り当てます。
設定タブで境界条件をクリックします。
注: テンプレートから境界条件を適用する最も簡単な方法は、それらをモデル上に直接ドラッグする方法です。
注: サーフェスに設定を指定すると、そのサーフェスが選択されることがあります。次の境界条件を割り当てる前に、このようなサーフェスの選択を解除してください。選択リストに選択した項目が一覧表示されます。リストを表示するには、クイックアクセスツールバーで選択リストをクリックします。
デザインスタディバーの境界条件ブランチを展開します。

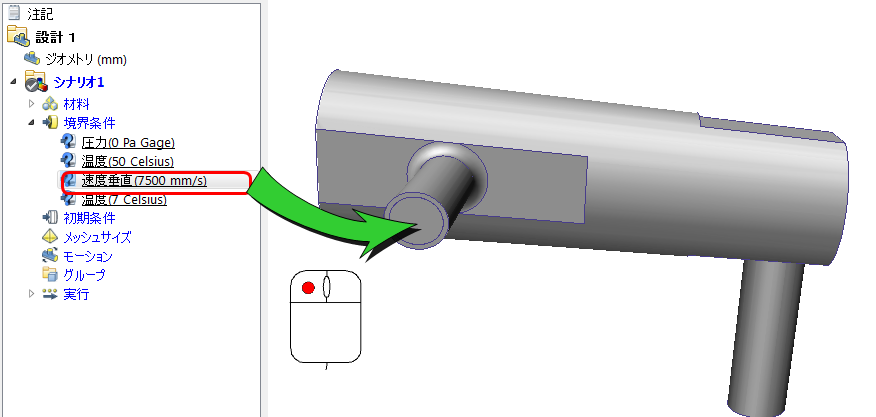

速度条件をクリックし、流入口の1つにドラッグします：

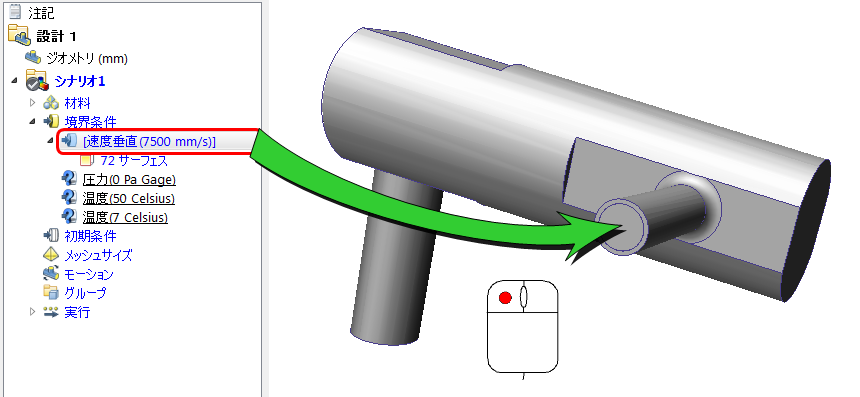

速度条件をクリックし、他の流入口にドラッグします：

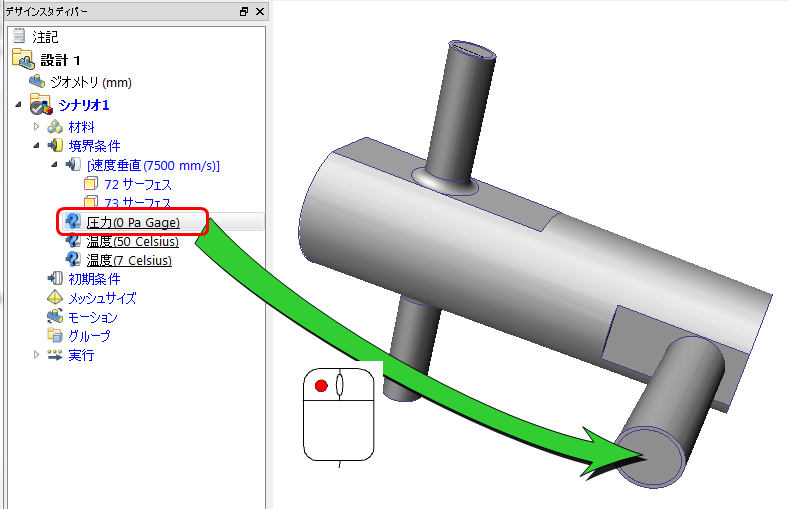

圧力条件をクリックし、流出口面にドラッグします：

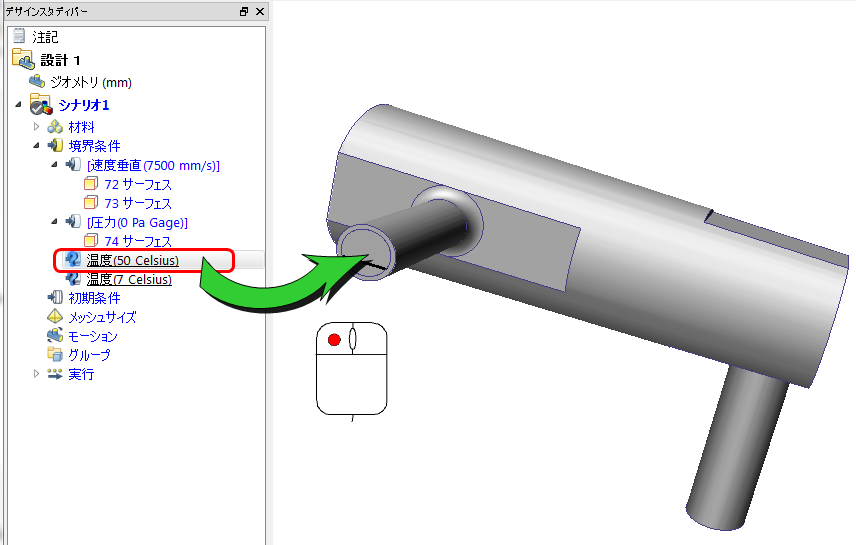

温度（50 Celsius）条件をクリックし、高温の流入口にドラッグします：

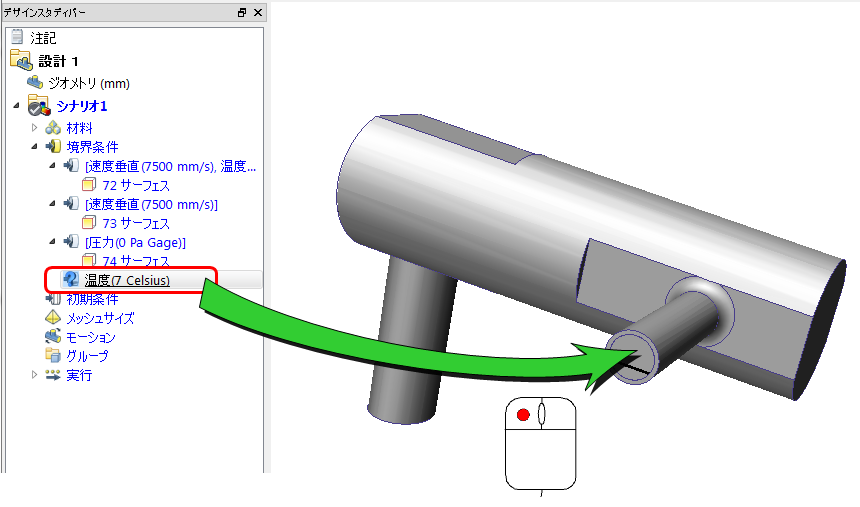

温度（7 Celsius）条件をクリックし、低温の流入口にドラッグします：
