テンプレートからの材料割り当て

このセクションでは、既存のテンプレートから材料の割り当てを行います。

設定タブで材料をクリックします:

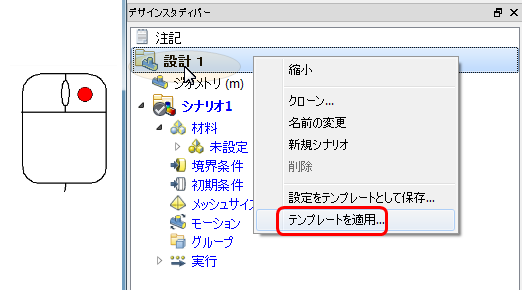

[デザイン]ブランチを右クリックし、[テンプレートを適用]を選択します。

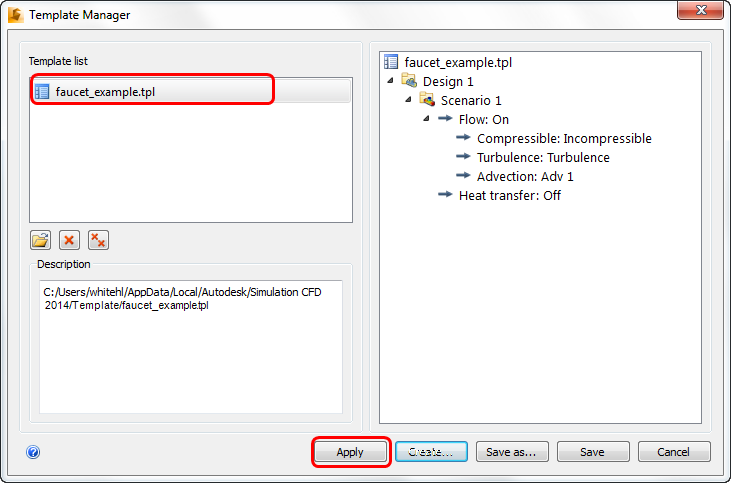

faucet_example.tplを選択し、適用をクリックします。

プロンプトに対してはいをクリックします。

注: 設定は、デザインスタディバー上の部品またはモデル上への直接ドラッグにより適用できます。このステップでは、デザインスタディバーの部品名の上に設定をドラッグします。

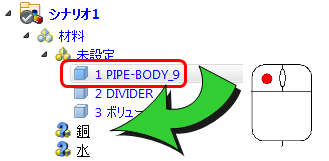

Pipe-Body部品をクリックし、材料の上にドラッグします。

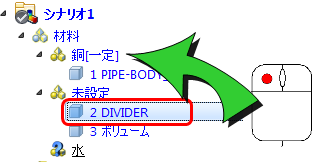

Divider部品をクリックし、材料の上にドラッグします。

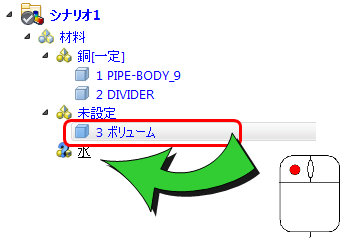

Volume 部品をクリックし、材料の上にドラッグします。

テンプレートの詳細
