メッシュ分割の例

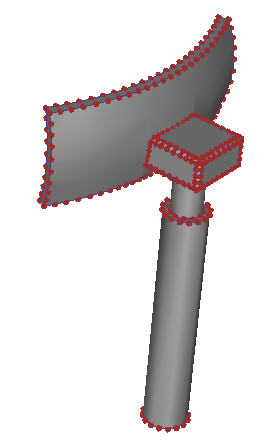

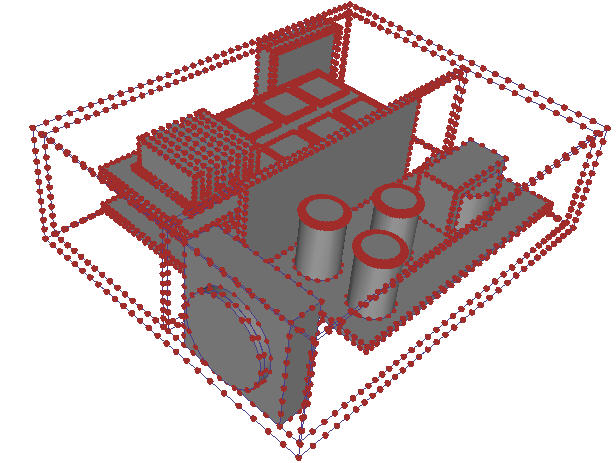

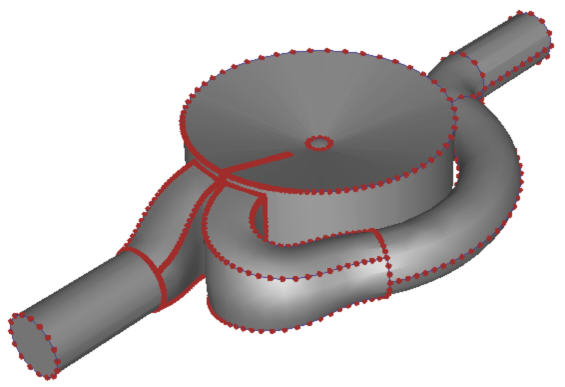

これらのケースのメッシュ分割は自動サイズをクリックして自動的に計算したものです。モデルエッジ上のドット(メッシュシード)は節点が作成される場所を示しています。選択モードを変更しても、各ドットの位置および間隔は変化しません。
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

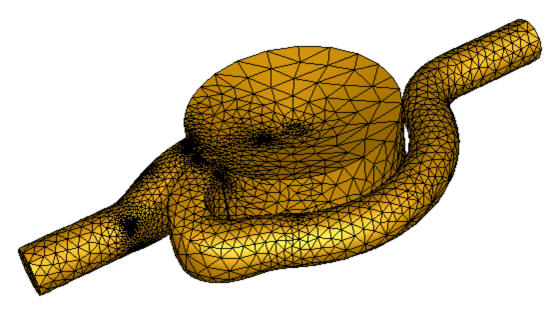

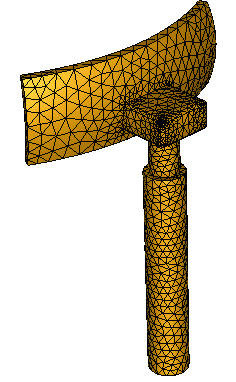

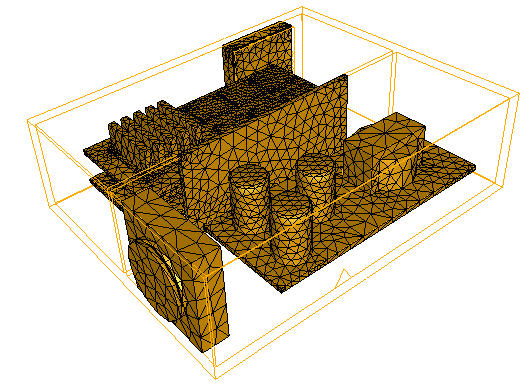

曲率の大きなサーフェスおよびエッジではメッシュ分割が細かく、曲率が小さいまたは曲率がない部分ではメッシュ分割が粗くなります。他のエッジに近接するエッジには、エッジのスパンに沿って変化するより小さな要素サイズが指定されています。
シードのないエッジがある場合、サーフェスがメッシュ分割できない可能性があります。これは極端に薄いサーフェス、または他のジオメトリ上の欠陥が原因で発生することがあります。シミュレーションを実行する前にCADシステム内で修正するべきです。
メッシュ シードの表示を切り替えるには、[表示]タブ > [外観]ドロップダウン メニュー > [メッシュ シード]の順にクリックします。
自動サイズ細分割の効果をプレビューするには
このプレビューは、メッシュサイズクイック編集ダイアログからサーフェス細分割をオンにすると有効になります。

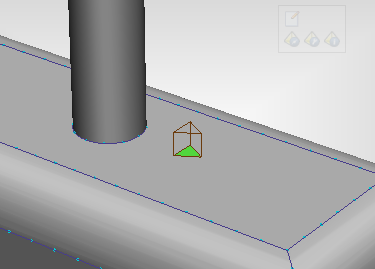

小さいプリズムにより要素サイズが示されます:
メッシュ生成前にメッシュを確認するには:
選択したサーフェス上にメッシュ面が表示されます。ボリュームを選択した場合、要素面は選択したボリュームのサーフェス上にのみ表示されます。
単一のサーフェス上(または単一ボリュームの複数のサーフェス上)のメッシュをプレビューするには:
ボリュームを選択した場合、ボリュームのサーフェス上にプレビューが表示されます。
プレビューした要素面を除去するには:
変更を行った後にメッシュ分割の更新が必要な場合、プレビューを表示することはできません。
