Autodesk Simulation CFD を用いて解析を実行する前に、ジオメトリは要素と呼ばれる小さな単位に分割されます。要素の角を節点と呼びます。計算は、節点で実行されます。これらの要素と節点でメッシュが構成されます。

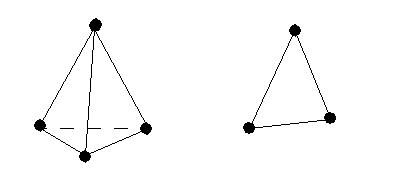

3次元モデルにおいて、ほとんどの要素は四面体です。四面体とは、4つの面を持つ、三角形の面からなる要素のことです。2次元モデルにおいて、ほとんどの要素は三角形です。
用語
解析の精度はメッシュの品質に依存します。Autodesk Simulation CFD はメッシュ作成プロセスの多くを自動化し、シミュレーションに適したメッシュの作成を支援します。
- 自動メッシュサイズ分割: 解析ジオメトリの総合的なトポロジー調査を実施し、すべてのモデル エンティティに対するメッシュのサイズと分布を判断します。
- アダプティブ メッシュ: 解析結果に基づいて、メッシュの定義を漸進的に改良するテクニックです。
- 押し出ししメッシュ: 均一な断面を持つ部品を、ウェッジ(プリズム)要素のレイヤを使用してメッシュ作成する手法です。
- マニュアル メッシュ サイズ変更: ユーザ定義のメッシュ作成方法です。
- メッシュ エンハンスメント: すべての流体壁面および流体とソリッドの界面に沿って要素レイヤを自動的に追加します。
- ジオメトリ変更: 設計の変更に応じてメッシュ分布を転送します。
- 要素の種類: 利用可能な要素タイプの技術的概要です。
- マルチスレッド メッシュ作成: メッシュ作成のパフォーマンスを改善する方法です。
