出口に 圧力 = 0 Pa を割り当て

設定適用についての質問

3つの出口を選択します。(選択するにはモデルを回転する必要があります)。

次のいずれかの方法で[境界条件]クイック編集ダイアログを開きます。

[種類] = [圧力]

[単位] = Pa、[圧力] = 0

適用をクリックします。

この流出口にサマリー平面を事前定義します:

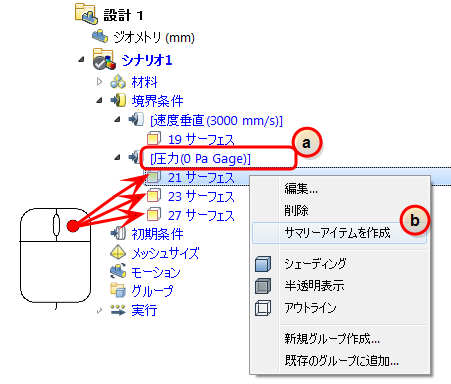

  1. デザインスタディバーの境界条件ブランチの下で、圧力境界条件を展開します。
  2. 各サーフェスブランチを右クリックし、サマリーアイテムを作成 をクリックします。
注: このステップでは、それぞれのシナリオを実行した後の出口流量を比較できます。
