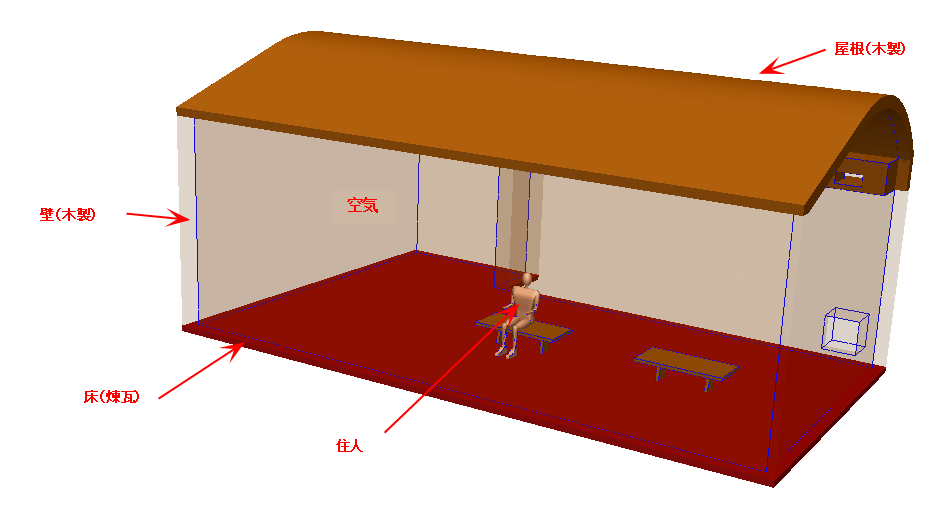

展示会場は、広々としたアトリウムで、断熱された壁と屋根、レンガ材の床、2 つのベンチ、およびベンチに座っている利用者で構成されます(ある長い 1 日、この利用者は、妻と子供たちがギフト ショップに行っている間、ミイラの展示を見ています)。
また、展示会場を満たしている空気に相当する部品もあります(これは BIM/CAD モデルで作成しましたが、開口部の上限を設定して、Autodesk® Simulation CFD で自動的に実行すれば簡単に作成できます)。

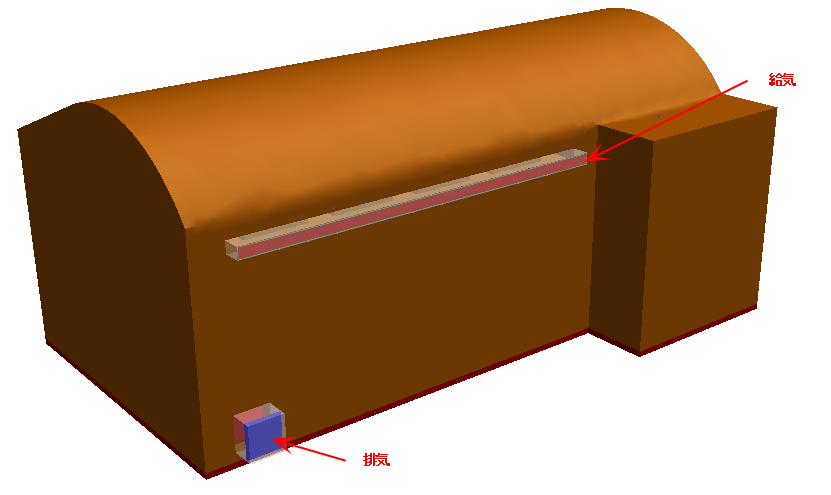

換気は、後部壁面の高い位置にある給気から入り、床面高さのリターンをから排出されます。また、後部壁面でも排出されます。
後部壁面は、このモデルには含まれていない別の部屋と共有する内部壁です。
温度の変動
この展示会場がある国では、かなり厳しい気温の変動が見られます。夏季には、華氏 100 度に達する高温になり、冬季には、華氏 25 度まで気温が下がります。このように屋外の気温が極端であるため、換気システムの 2 つの設計日を定義します。当然、多くの人に来館してもらうには、年間を通して快適な環境を提供する必要があります。
換気システムによって、夏季シナリオでは華氏 64 度の冷房を会場に入れ、冬季には華氏 85 度の暖房を入れます。
