空気力

この手順では、[結果]ダイアログの壁面ツールを使用して、車体にかかる流体力を計算します。

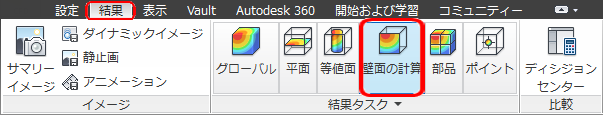

壁面サーフェス上の壁面力を評価するには、解析結果タブで壁面の計算をクリックします。

モデルをでシェーディング表示すると、次のステップでサーフェスが選択しやすくなります。これには、以下を行います:

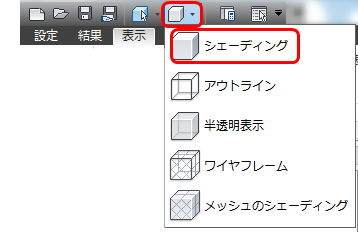

  1. クイックアクセスツールバーで表示スタイルをクリックします。
  2. シェーディングを選択します。

[壁面結果]ダイアログで、[すべて選択]をクリックします。

車体上にないすべてのサーフェス上で左マウスボタンをクリックして選択解除します。

注: これらは、流入口、流出口、および風洞の4つの側面です。サーフェスを選択解除すると、その境界線が赤で強調表示されなくなります。

をチェック

計算をクリックします。

注: [出力]タブが自動的に表示されます。

リストの最下部までスクロールします。車体にかかるすべての力の合計は、出力リストのサマリー領域に表示されます。

おめでとうございます!演習がすべて終わりました。ここをクリックするとチュートリアルのタイトル ページに戻ります。
