解析結果タブをクリックします。
解析結果を2Dモデル上に表示する最善の方法は、結果出力量を使用してモデルをシェーディングすることです。[解析結果]ダイアログの[グローバル]で、表示する数量を変更します。
このタスクでは、遠方場および弾丸近くの速度、圧力、マッハ数を解析します。

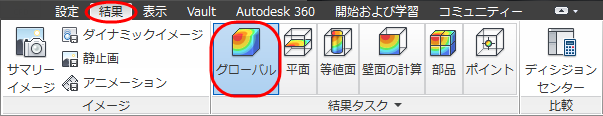

解析結果タブでグローバルをクリックします。

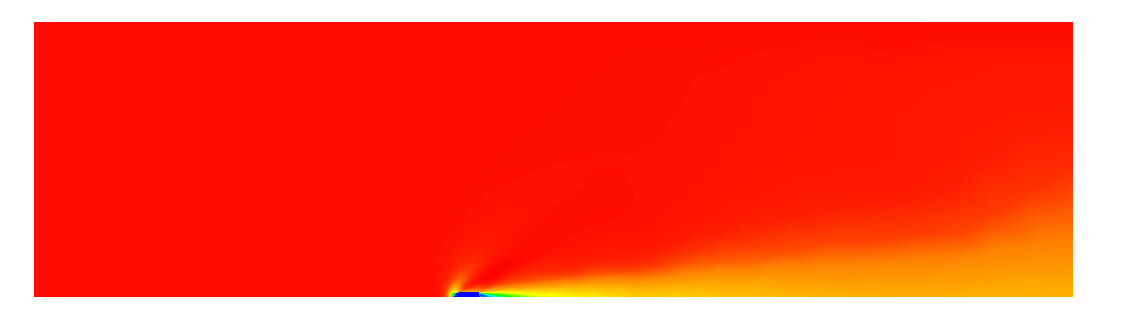

([グローバル]状況依存パネル上の)[グローバル結果]が[流速]に設定されていることを確認します。

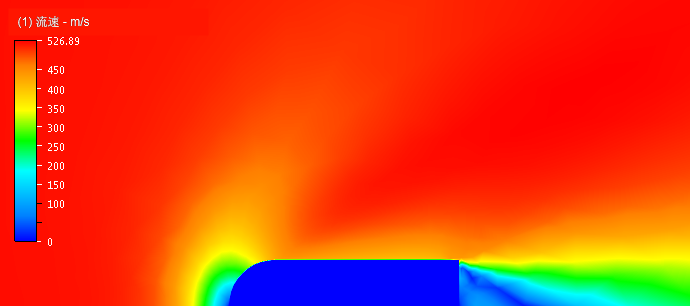

弾丸の近くまでズームインします。

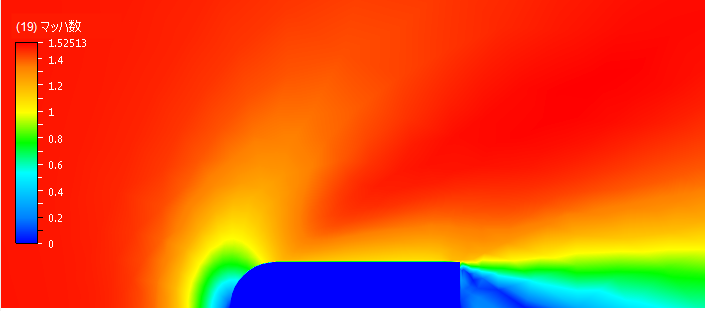

グローバル状況依存パネルのグローバル結果メニューで、マッハ数を選択します。

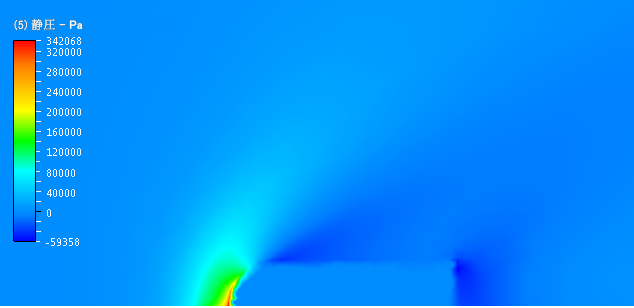

グローバル状況依存パネルのグローバル結果メニューで、静圧を選択します。
注: 弾丸の上流の衝撃と下流の伴流渦を次の図に示します。メッシュを細かくすると、衝撃はより鋭く表示されます。
おめでとうございます！演習がすべて終わりました。ここをクリックするとチュートリアルのタイトル ページに戻ります。
