この手順では、2 つのプリント基板に PCB 材料を割り当てます。

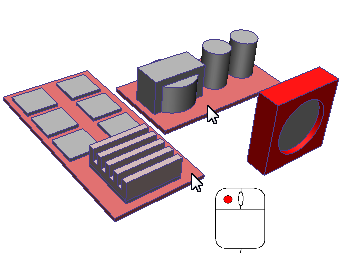

1. 2 つの PCB をクリックして選択します。
2. [材料]状況依存パネルで[編集]をクリックします。

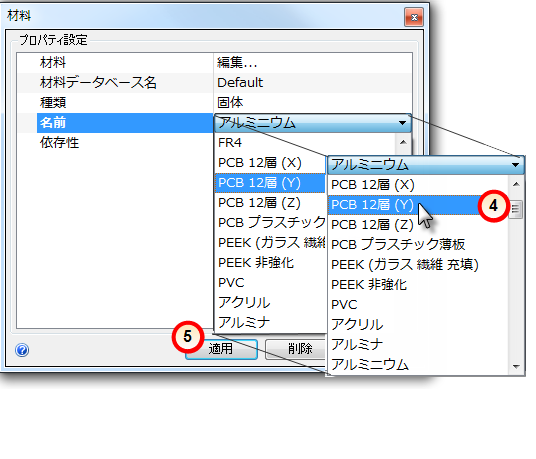

3. [材料]クイック編集ダイアログで、材料の種類を選択します。
- a. [種類]行で、右側の列をクリックします。
- b. [固体]を選択します。
4. [名前]メニューから[PCB 12 層(Y)]を選択します。
5. [適用]をクリックします。
次のような設定になっていることを確認します。

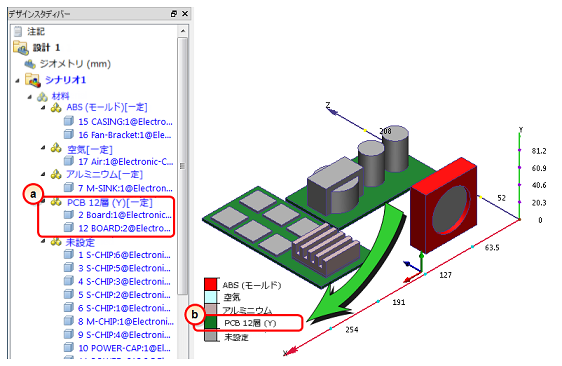

6. PCB 材料が正しく割り当てられていることを確認するには、デザイン スタディ バーと部品の色付けを調べます。
- a. デザイン スタディ バーで、[PCB 12 層(Y)]の部分に対する材料割り当てを確認します。
- b. 2 つの PCB の部分の色が、凡例の[PCB 12 層(Y)]の色に対応している必要があります。
