前のステップでは給気側の条件を定義しました。このステップでは還気を定義します。これは実はかなり単純です。これは、ゲージ圧の条件を用いて還気ダクトへの排気を表すためです。

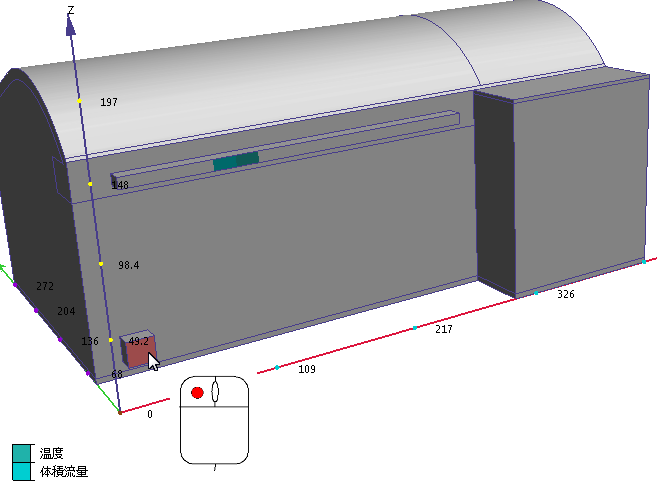

1. 還気サーフェスを左クリックします。
2. [境界条件]状況依存パネルで[編集]をクリックします。

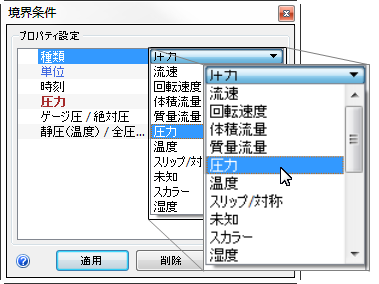

3. [種類]の行で[圧力]を選択します。

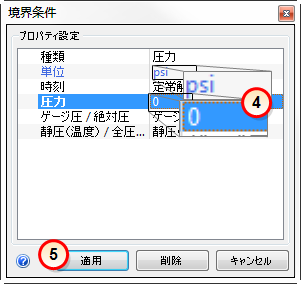

4. 単位は Psi、圧力の値は 0 のままにします。
5. [適用]をクリックします。
注: これにより、静的ゲージ圧 0 を定義し、還気ダクトへの排気をシミュレートしたことになります。
次のような設定になっていることを確認します。

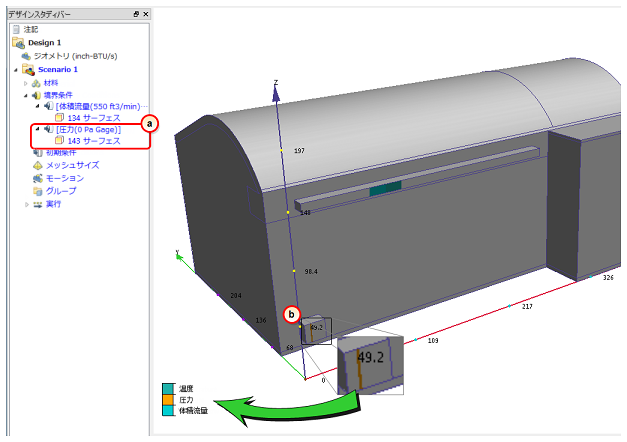

6. 境界条件が還気に正しく適用されているか確認するために、デザイン スタディ バーと還気サーフェスの色付きのストライプをチェックします。
- a. デザイン スタディ バーの[圧力]条件の値が 0 psi である必要があります。
- b. 還気面に、凡例に対応した色のストライプが存在する必要があります。
