コンパクト熱モデル材料の作成

設定適用についての質問

材料クイック編集ダイアログを開くには、材料状況依存メニューで編集をクリックします。

[種類]を[コンパクト熱モデル]に設定します

[材料]の行で[編集]をクリックします。

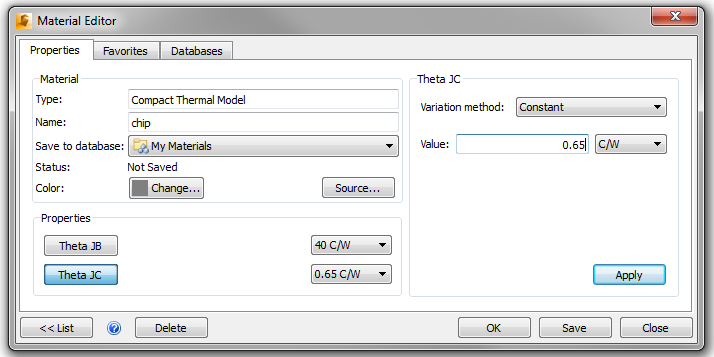

材料エディタの[名前]フィールドに「Chip」と入力します。

My Materialsデータベースに保存メニューから選択します。

基板側熱抵抗(θ Jb)ボタンをクリックします

値 = 40、[単位] = C/W

[適用]をクリックします。

ケース側熱抵抗(θ Jc) ボタンをクリックします

[値] = 0.65[単位] = C/W

[適用]をクリックします。

保存をクリックします。

OKをクリックします。

コンパクト熱モデルについての詳細
