小型チップ上の発熱量（部品単位）

設定適用についての質問

設定タブで選択モードをボリュームに設定

グラフィックス ウィンドウ上で右クリックして、[グループ]を選択します。[小型チップ]グループを選択します。

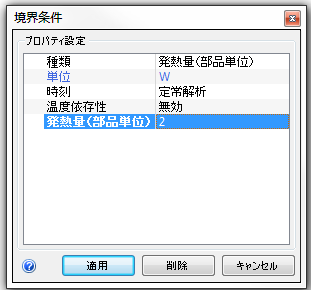

次のいずれかの方法で[境界条件]クイック編集ダイアログを開きます。

• 状況依存ツールバーで編集をクリックします：

• 境界条件状況依存パネルで編集をクリックします：

[種類] = [発熱量(部品単位)]

[単位] = W

[発熱量(部品単位)] = 2

適用をクリックします。

発熱量(部品単位)境界条件についての詳細
