この手順では、バルブ ボディとポペットに鋼鉄を割り当てます。前の手順で使用したナビゲーション テクニックのいくつかを使用する必要があるため、これらを理解しておいてください。

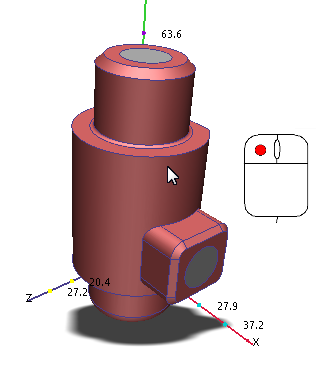

1. バルブ ボディをクリックして選択します。

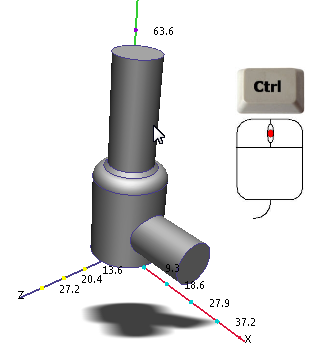

2. [Ctrl]を押したまま、バルブ ボディと流体ボリュームの両方をマウスの中ボタンでクリックします。

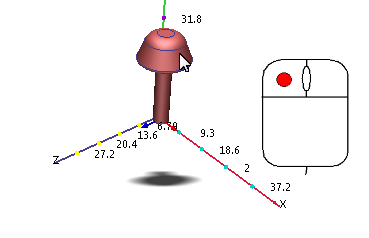

3. ポペットをクリックして選択します。
4. [材料]状況依存パネルで[編集]をクリックします。

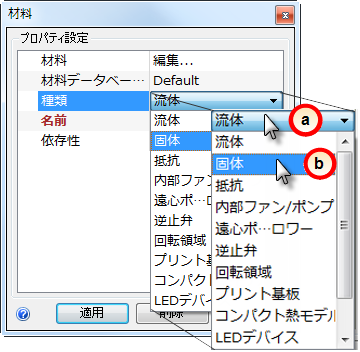

5. [材料]クイック編集ダイアログで、材料の種類を選択します。
- a. [種類]行で、右側の列をクリックします。
- b. [固体]を選択します。

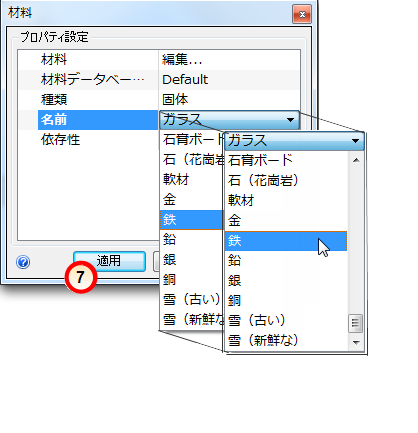

[名前]メニューから[鋼鉄]を選択します。
7. [適用]をクリックします。
次のような設定になっていることを確認します...

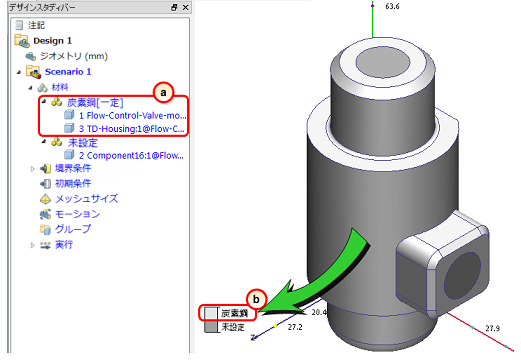

8. 鋼鉄材料が正しく割り当てられていることを確認するには、デザイン スタディ バーと部品の色付けを調べます。
- a. デザイン スタディ バーで、[鋼鉄]の 2 つの部分に対する材料割り当てを確認します。
- b. バルブ本体とポペットの部分が、凡例の[鋼鉄]の色に対応する色に設定されている必要があります。
注: ポペット パーツの色を確認するには、バルブ ボディと流体ボリュームを非表示にする必要があります。
