この手順では、給気の流量を定義します。

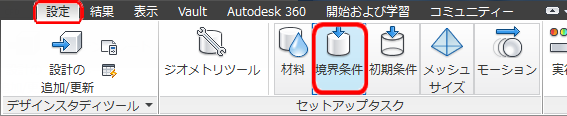

1. [設定]タブで[境界条件]をクリックします。

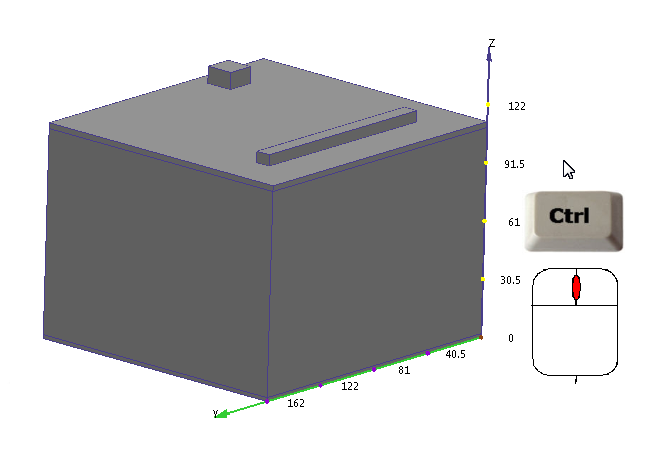

2. モデルの外側で[Ctrl]キーを押しながらマウスの中央ボタンをクリックして、すべての部品が表示されるようにします。

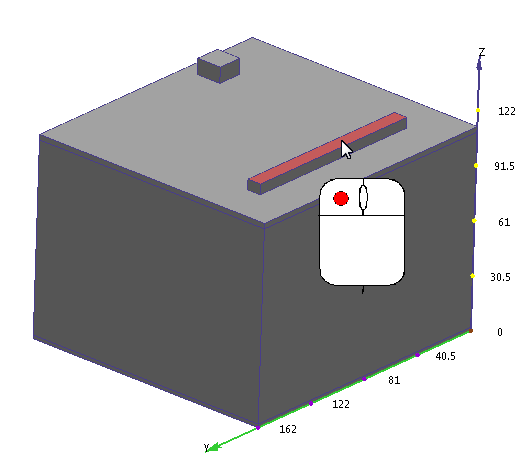

3. 給気サーフェスをクリックします。
4. [境界条件]状況依存パネルで[編集]をクリックします。

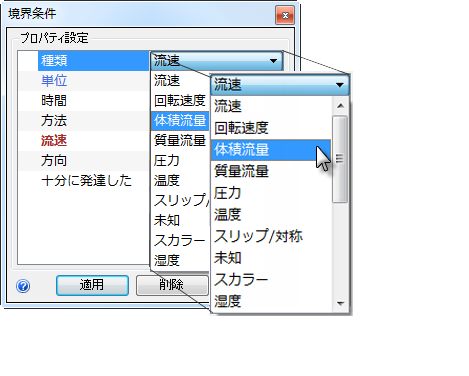

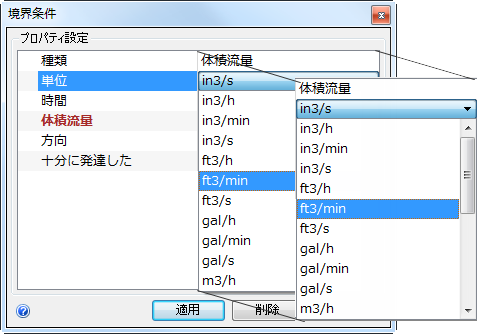

5. [種類]行で[体積流量]を選択します。
6. [単位]行で[ft3/min]を選択します。

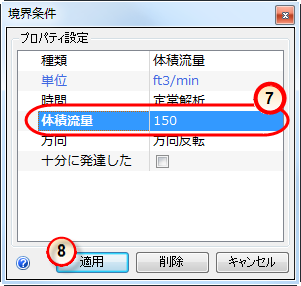

7. [体積流量]行に 150 と入力します。
8. [適用]をクリックします。
注: 次に、給気温度条件を適用します。

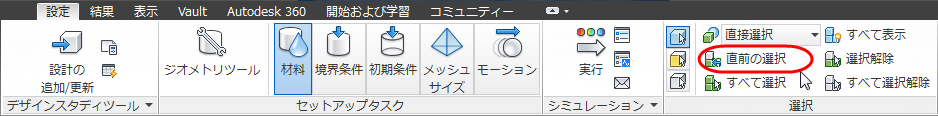

9. 再度給気サーフェスを選択するために、[設定] (タブ) > [選択] (パネル) > [直前のエンティティを選択]をクリックします。
10. [境界条件]状況依存パネルで[編集]をクリックします。

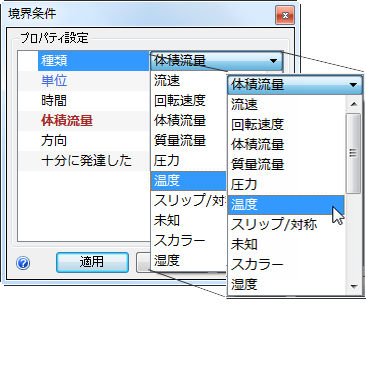

11. [種類]行で[温度]を選択します。

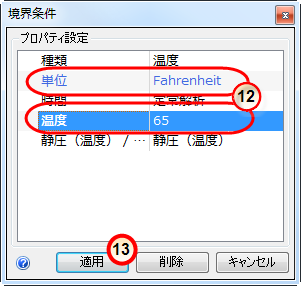

12. [単位]が[Fahrenheit]であることを確認します。[温度]行に 65 と入力します。
13. [適用]をクリックします。
次のような設定になっていることを確認します。

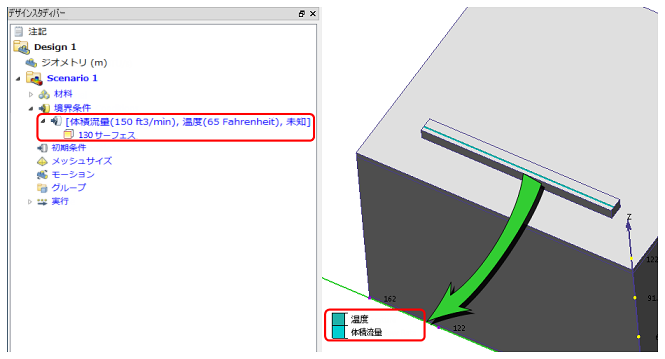

14. 2 つの境界条件が正しく割り当てられていることを確認するために、デザイン スタディ バーと、給気サーフェス上の色付きのストライプを調べます。
-
a. デザイン スタディ バーで、両方の条件の値を確認します(両方の条件を表示するには、デザイン スタディ バーの右端をドラッグすることが必要になる場合があります)。
-
b. 給気面の 2 つのストライプが、凡例にある境界条件の種類に対応する必要があります(ストライプは細いため、これらを表示するには、拡大表示が必要な場合があります)。
