境界条件: 還気

この手順では還気を定義します。ゲージ圧を用いて還気ダクトへの排気が行われる場所を表すため、これは簡単な作業です。

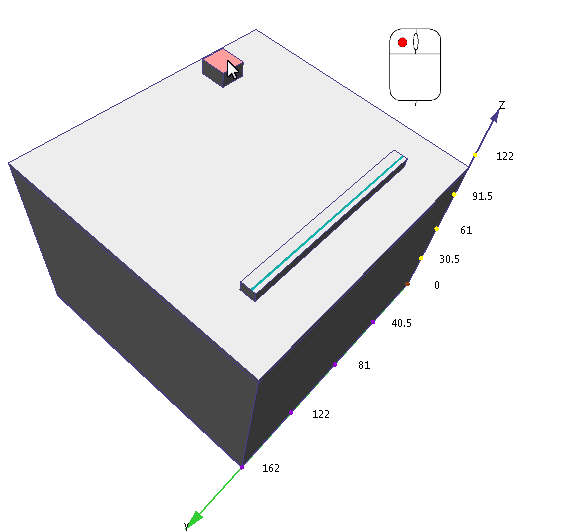

1. 還気サーフェスを左クリックします。

2. [境界条件]状況依存パネルで[編集]をクリックします。

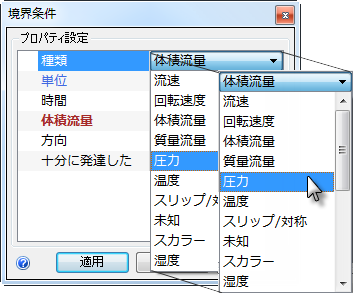

3. [種類]の行で[圧力]を選択します。

4. 単位は Psi、圧力の値は 0 のままにします。

5. [適用]をクリックします。

注: これで、静的ゲージ圧 0 psi を定義し、還気ダクトへの排気をシミュレートしたことになります。

次のような設定になっていることを確認します。

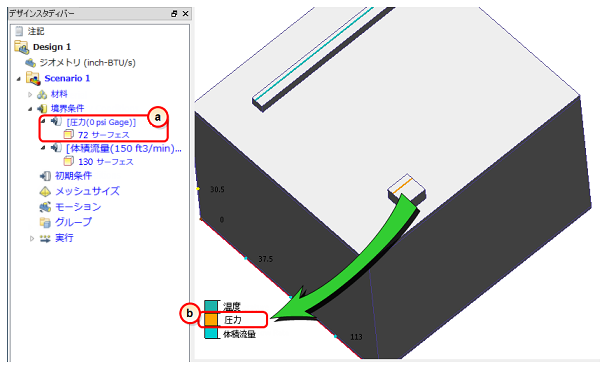

6. 境界条件が還気に正しく適用されているか確認するために、デザインスタディバーと還気サーフェスの色付きのストライプをチェックします。
