この手順では、流れシミュレーションを開始します。これを実行するには約 10 分かかります。

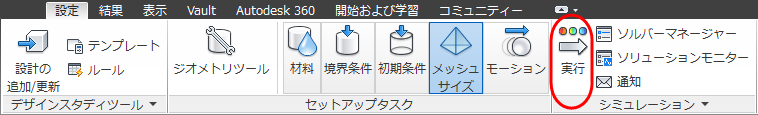

1. [設定]タブで[実行]をクリックします。
2. 熱伝達と重力ベクトルを有効にしたら、シミュレーションを開始することができます。
-
a. [物理]タブをクリックします。
-
b. [伝熱計算]チェックボックスをオンにします。
-
c. [重力方向]を 0, 0, -1 に変更します。
-
d. [実行]をクリックします。

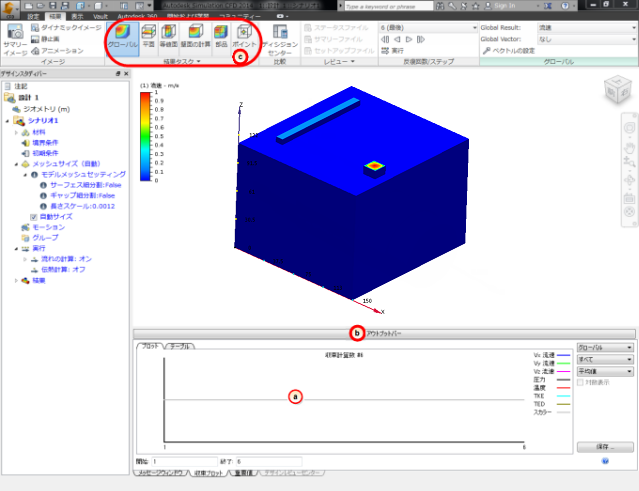

実行中に、計算された結果を確認することができます。
次にいくつかの注意点を示します。
- a. 収束プロットでは、シミュレーション中の計算の状態が表示されます。シミュレーションが完了し、解析がこれ以上変化しなくなると、線分がフラットになります。
- b. モデルを大きいビューで表示するには、[アウトプット バー]ボタンをクリックしてアウトプット バーを最小化します。
- c. 結果はシミュレーション中に更新されます。[結果] コントロールを使用して表示することができます。

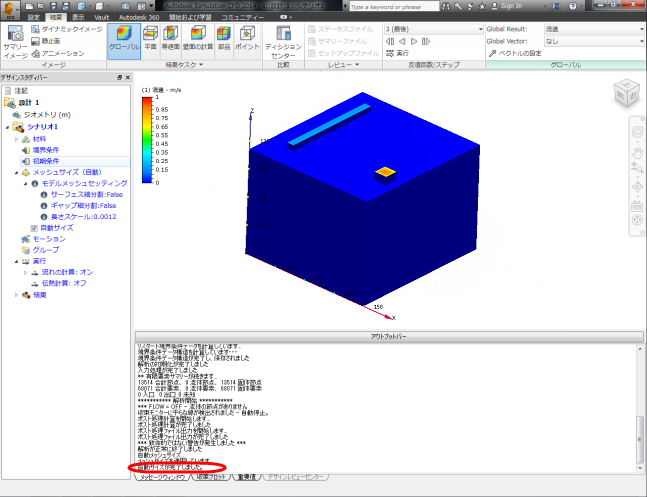

シミュレーションが終了したら、アウトプット バーに "解析が正常に終了しました" と表示されます。
次は、結果を可視化します。
