この演習では、デザインを評価するために重要な結果イメージおよびデータをディシジョンセンターを使って確認する方法を学びます。
1. まず、デザイン スタディ バーのアイコンをクリックしてディシジョン センターを開きます。
2. すべてのサマリー アイテムを更新するには、ディシジョン センター バーを右クリックして、[すべて更新]を選択します。

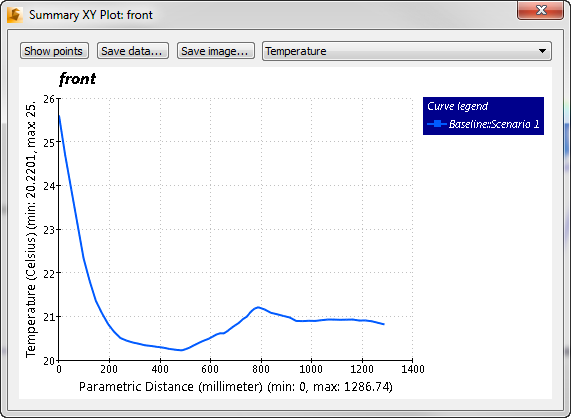

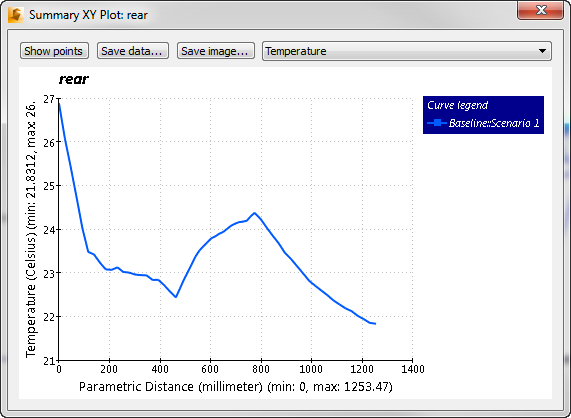

3. 前部座席、後部座席の乗員の温度をプロットするには、ディシジョン センターで各 XY プロットをクリックします。
注: これらのプロットにより次のようなことが観測できます：
- 前部座席の乗員の足の温度は体の他の部分より約 6 度(摂氏)高い。
- 後部座席の乗員の温度分布は前部座席の乗員よりも不均一である。
- 後部座席の乗員の足の温度は体の他の部分より約4℃高い。
- 後部座席の乗員は前部座席の乗員より若干温度が高い。
4. XY プロットを閉じます。
5. ディシジョン センターで "rear floor" サマリー ポイントをクリックします。

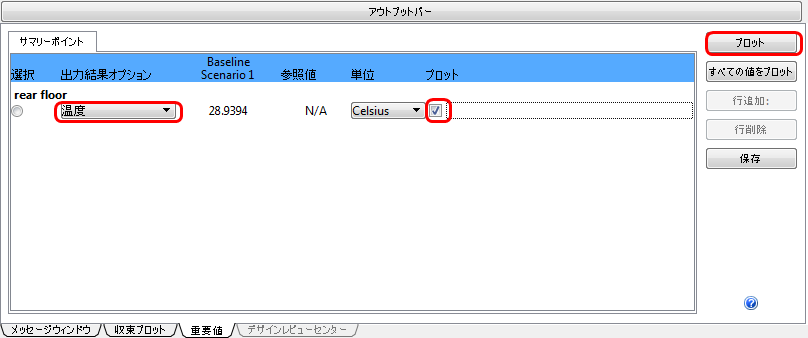

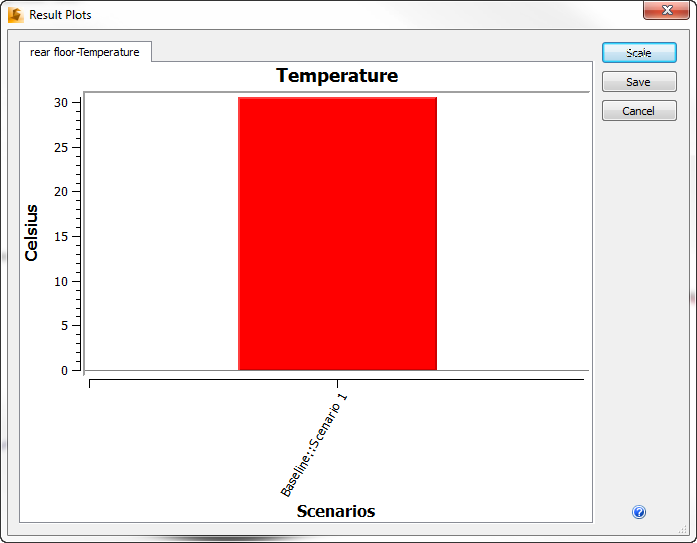

6. アウトプット バーの[重要値]タブで、[静温度]を選択します。プロットボックスをチェックし、プロットボタンを押します：
注: この位置の温度を確認します。
7. プロット ウィンドウの右上隅にある "X" をクリックしてダイアログを閉じます。
8. 各サマリー イメージを表示するには、各エントリをディシジョン センターのデザイン レビュー センターでクリックします。
9. ディシジョン センターの各イメージを右クリックし、次のように名前を変更します。

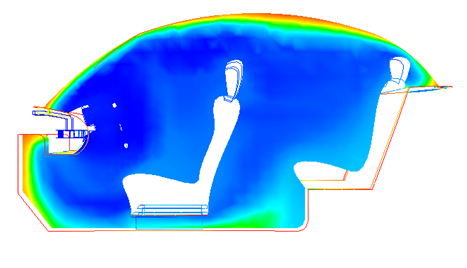

- Image1 --> "Cut through seats"

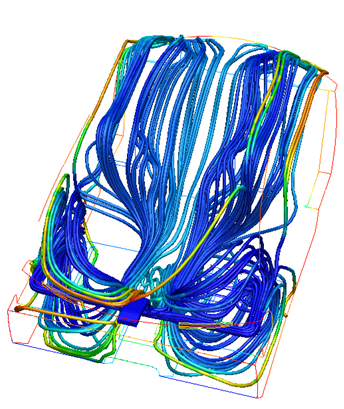

- Image2 --> "Traces"

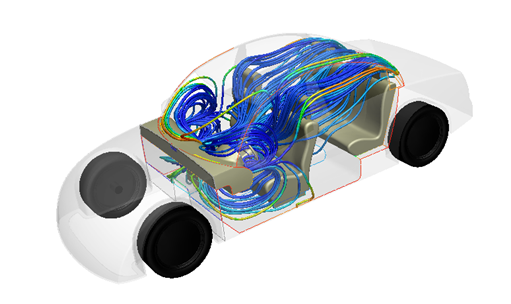

- Image 3 --> Traces with car"
結論
解析結果は、温度分布が不均一であることと、底面近くのエアフローパフォーマンスが良くないことを示しています。変更した設計コンフィギュレーションを解析し、この問題の解決を試みます。
この判断を行うには、サマリーイメージ、サマリーXYプロット、その他いくつかの結果イメージが必要となることを覚えておいてください。
演習が終わりました。
