この手順では、自動メッシュサイズ機能を使用してメッシュ分布を割り当てます。その後、流れチャネルとポペット弁上のメッシュを細分割します。これを行うことで、メッシュを確実にモーション解析に適した状態にします。
次のいずれかの方法で、自動メッシュサイズを適用します：
- 左クリックし、状況依存ツールバーで自動サイズをクリックします：
- 自動メッシュサイズ状況依存パネルで自動サイズをクリックします：
パイプ壁を非表示にします。

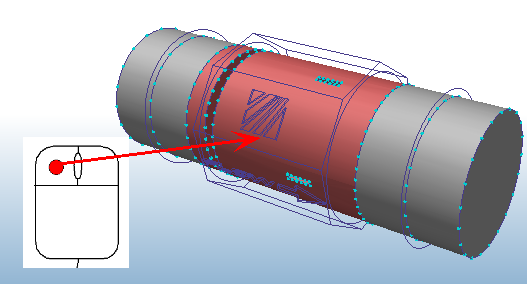

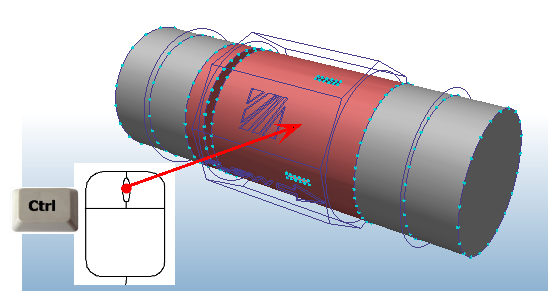

流体ボリュームを選択する。
流体ボリュームを非表示にします。

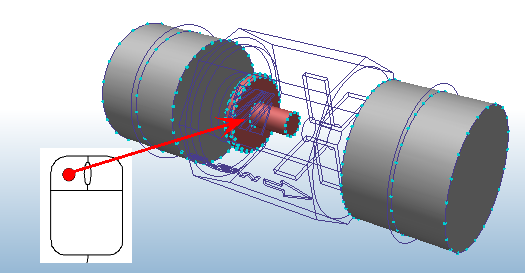

ポペット弁を選択します。
メッシュ サイズを変更するには、次のいずれかを実行します。
- 状況依存ツールバーで編集をクリックします：
- 自動メッシュサイズ状況依存パネルで編集をクリックします：

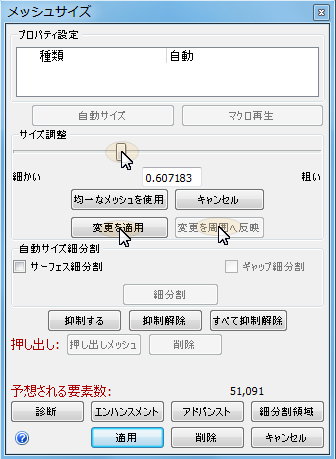

サイズ調整スライダをおよそ 0.6 に移動します。
[変更を適用]をクリックします。
変更を周囲へ反映をクリックします。
