ばね抵抗力を有する流体力による直線運動の割り当て

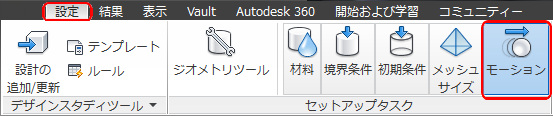

設定タブでモーションをクリックします:

設定適用についての質問

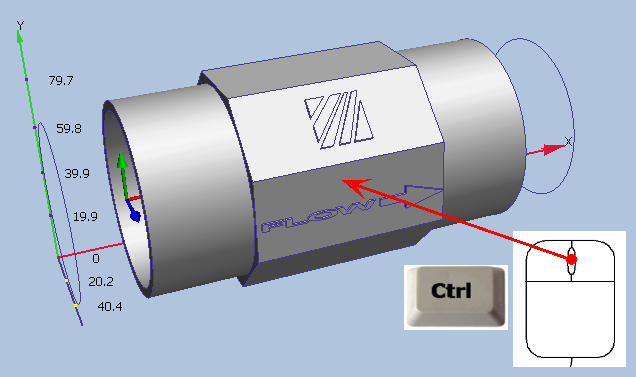

パイプ壁を非表示にします。

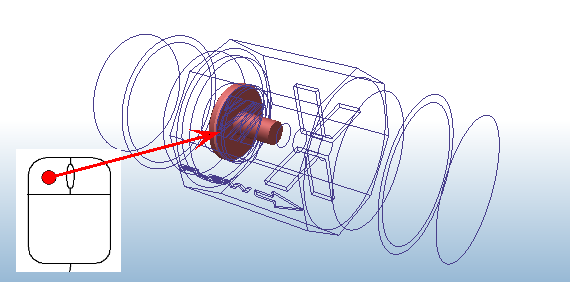

ポペット弁を選択します。

モーションクイック編集ダイアログを開くには、次のいずれかの方法を実行します。

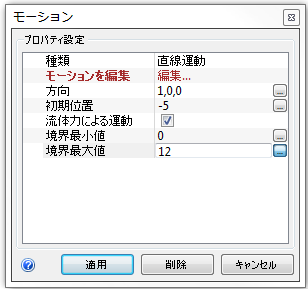

モーションタスクダイアログで、種類直線運動に設定します

[方向]: [...]ボタンをクリックし、[X]を選択します。

注: 方向ベクトルは「1,0,0」の値にする必要があります。

[初期位置]: キーボードで -5 と入力します([Enter]キーは押さないでください)。

Flow-Drivenをチェックします

[最小境界]: キーボードで 0 と入力します([Enter]キーは押さないでください)。

[最大境界]: キーボードで 12 と入力します([Enter]キーは押さないでください)。

[編集]をクリックしてモーション エディタを開きます。

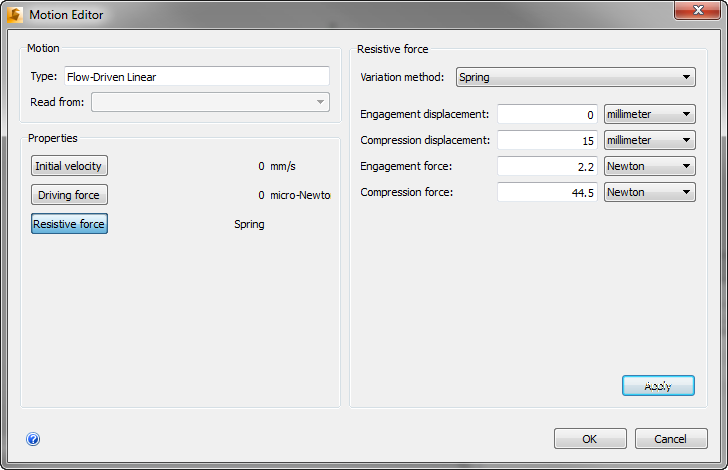

注: 抵抗性のあるばねのパラメータをモーション エディタで定義するには:

[抵抗力]ボタンをクリックします。

[変化方法] = [ばね]

[無反力変位] = 0 mm

[圧縮変位] = 15 mm

[初期反力] = 2.2 Newton

[最大圧縮力] = 44.5 Newton

適用をクリックします。

OKをクリックします。

[モーション]クイック編集ダイアログで[適用]をクリックします。

モーションの割り当てについての詳細

流れによるモーションについての詳細
