ジオメトリ ツール: 流入口のキャップ

本モデルの2つの部品は固体部品です。ジオメトリ ツールを使って、開口部をキャップし、内部の水の部品を作成します。

設定適用についての質問

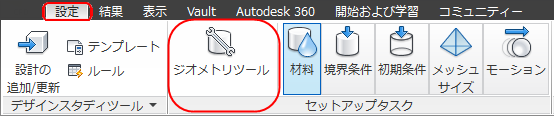

設定タブでジオメトリツールをクリックします。

ジオメトリツールダイアログで、内部流体ボリューム生成タブを選択します。

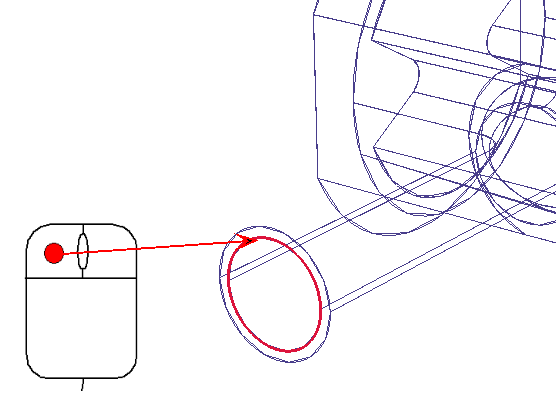

最初の入口の内部エッジの1つを選択します。

注: 他方のエッジは自動的に選択されます。

サーフェス構築ボタンをクリック

低温流入口のキャップ

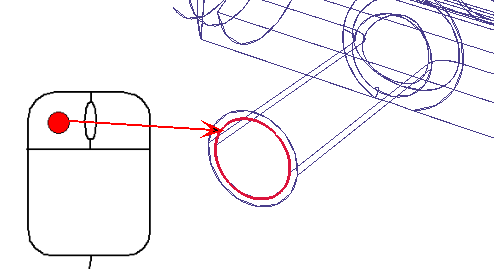

モデルを回転し、2つめのの入口の内部エッジの1つを選択します。

注: 他方のエッジは自動的に選択されます。

サーフェス構築ボタンをクリック

内部流体ボリューム ジオメトリ ツールについての詳細
