この手順では、システムに冷却空気を送るファン材料を割り当てます。

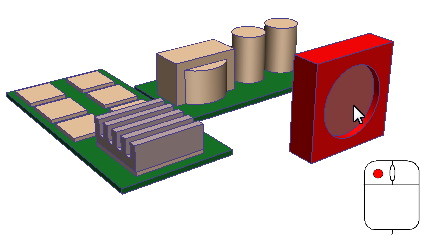

1. 開始するには、ファンをクリックして選択します。
2. [材料]状況依存パネルで[編集]をクリックします。
3. [材料]クイック編集ダイアログで、材料の種類を選択します。

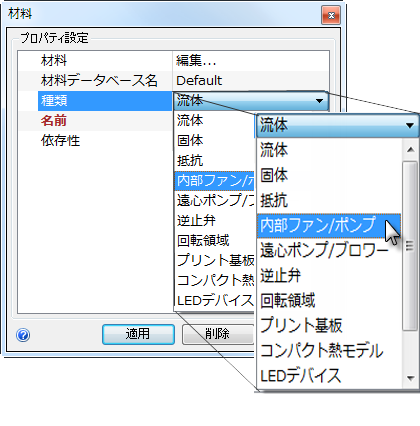

- a. [種類]行で、右側の列をクリックします。
- b. [内部ファン/ポンプ]を選択します。

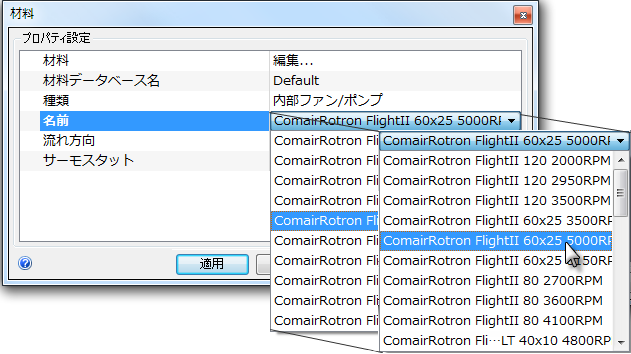

4. [名前]メニューから、[ComairRotron FlightII 60x25 5000 RPM]を選択します。
注: 右側のエッジをドラッグしてダイアログ ボックスを展開することができます。

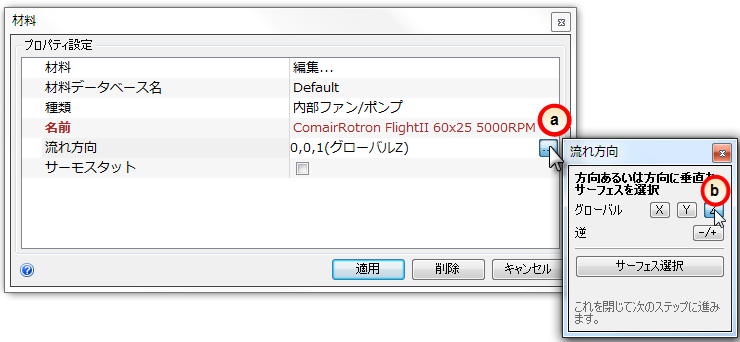

5. ファンの吐出し部における流れ方向を設定するために、次の操作を行います。
- a. [流れ方向]行でポップアウト ボタンをクリックします。
- b. [Z]をクリックします。
6. 流れ方向が 0, 0, 1 であることを確認して、[適用]をクリックします。
注: 方向が 0, 0, -1 の場合は、方向を変更するために、[流れ方向]ダイアログを開き、[-/+]をクリックします。
次のような設定になっていることを確認します。

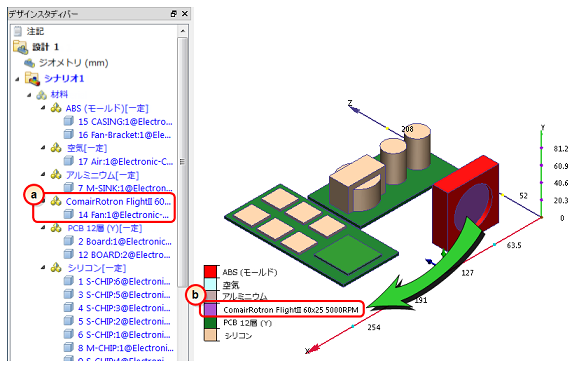

7. ファン材料が正しく割り当てられていることを確認するには、デザイン スタディ バーと部品の色をチェックします。
- a. デザイン スタディ バーで、[ComAirRotron FlightII 60x25 5000RPM]の部分に対する材料割り当てを確認します。
- b. ファンの部分の色が、凡例の[ComAirRotron FlightII 60x25 5000RPM]の色に対応している必要があります。
ここで、デザイン スタディバーで材料割り当てを確認することをお勧めします。
この時点で作業内容を保存する必要があります。クイック アクセス ツールバーの[保存]アイコンをクリックします。
