移動サーフェス部品

薄いボリュームが動き始めた場合、その部品および流れ中の運動経路のメッシュ分割要件は極めて厳しいものになる可能性がある。移動ボリュームは、その厚さ方向の勾配を解くために十分細かなメッシュを持つ必要があり、流れ経路も相応の細かなメッシュを持たなければならない。

薄い物体の運動の解析に便利なように、モーション モジュールが動くサーフェスの部分を支持する。この機能強化により、移動部品(サーフェス部品であるため)および周囲流体内の運動経路の両方に対するメッシュ分割要件が緩和されています。

材料タスクダイアログ上で、固体材料をサーフェス部品に指定する。材料の物性値およびシェル厚さは、部品の質量を計算するために使用され、流体力による運動に影響する。ユーザー指定の運動においては、物理特性が運動に影響することはない。モーションダイアログ上で、選択モードをサーフェスに変更し、移動させるサーフェス(1個または複数個)を選択する。

ガイドライン

しかし、流体メッシュはサーフェス上の圧力勾配を解くために十分な細かなものでなければならない。同様に、移動シェルを取り囲む流体内のメッシュは、サーフェスの移動に伴って流れがサーフェスの周囲を通過できるように十分な細かさでなければならない。

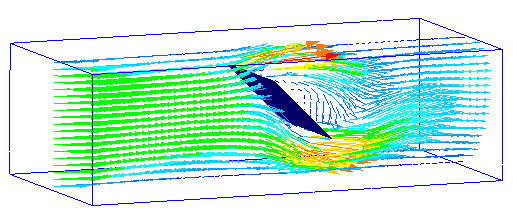

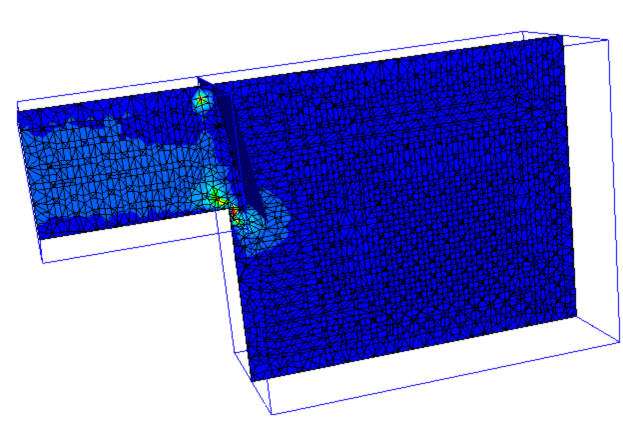

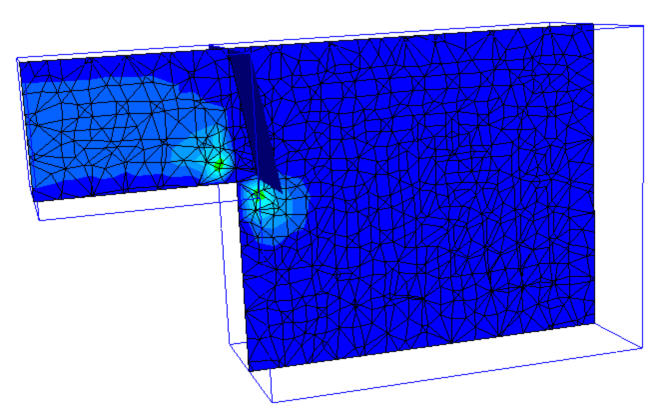

次のイメージでは、動いているシェルの周囲は極めて粗い 3 次元メッシュです。流体力によりバルブが開くと、バルブが約半分まで開くまでは、メッシュが粗いため非常に少量の流体しか通過することができない。

現実の流体は、運動の開始と同時にそのようなバルブの隙間を通り抜け、細かなメッシュを使ったモデルに表示されます。

しかし、移動サーフェスの運動を追跡するために必要な運動量の収支の計算は、移動固体のものと同等である。そのために、移動サーフェスの運動解析は、一定のメッシュ密度では、移動固体解析と同程度のリソースの集中を必要とする。移動サーフェスの利点は、運動経路内のメッシュを移動固体解析ほど密にする必要がないことである。
