ピン拘束

注: このセクションの情報は、線形構造解析および非線形構造解析に適用されます。

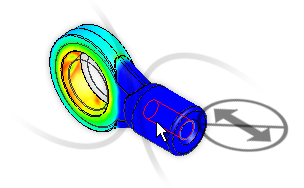

表面ピン拘束を円筒面に適用すると、円筒面が半径方向、軸方向、接線方向を組み合わせた方向に移動または変形するのを防ぐことができます。

1. 適切な表面を選択します。
2. グラフィックス表示で右クリックして、[追加]をクリックします。
3. [表面ピン拘束]を選択します。
4. [ピン拘束オブジェクトを作成]ダイアログ ボックスで、適切な設定を選択します。
   • [半径を固定]: 半径方向に移動、回転、または変形できないように表面を拘束します。この設定を選択すると、くい込みおよび分離しなくなります。
   • [接線を固定]: 回転できないように表面を拘束します。この設定は、表面がピンの円周を接線方向に移動しないようにする場合に選択します。
   • [軸を固定]: 軸方向に移動できないように表面を拘束します。この設定は、表面がピンの長さに沿って移動しないようにする場合に選択します。

   ピン拘束の説明を追加することもできます。

5. [OK]をクリックします。
