Set Variable Value
이전에 정의된 variable에 값을 지정합니다.
특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| General | |
| Name | 순서도에 정의된 variable을 지정합니다. |
| Variable Value | 변수에 사용할 값을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. |
| Miscellaneous | |
| Comment | 변수에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다. |
예제
이 지오메트리 요소가 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Set Variable Value Example.pkt

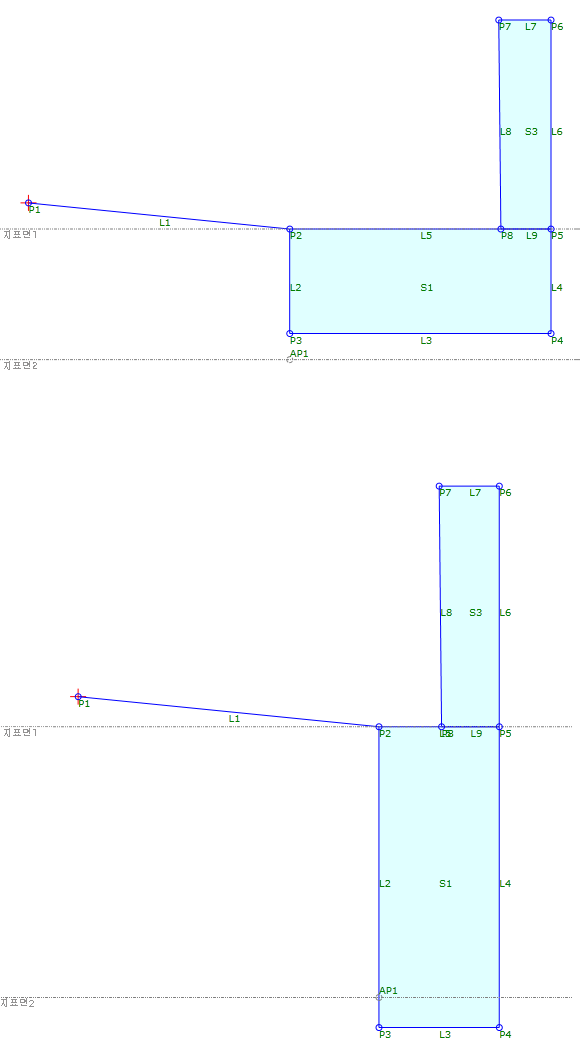

이 예에서는 변수를 옹벽 기초의 높이 및 폭을 정의하기 위해 사용합니다. 기초의 높이 및 폭은 두 대상 지표면 사이의 거리에 따라 달라집니다.
Height 및 Width에 대한 변수가 정의됩니다.
Decision에서는 P2에서 지표면 2까지의 거리를 결정하는 표현식을 사용합니다. - 거리가 3보다 큰지 또는 작은지 여부에 따라 두 가지 방법 중 하나로 Height 및 Width 변수 값이 설정됩니다.
Footer 시퀀스의 점이 적절한 Height 및 Width 값을 적용하여 기초의 지오메트리를 작성합니다.
주: 예에서 조건을 테스트하려면 지표면2의 Preview Value를 변경합니다.
