접합 특성 편집

  1. 면 보기 명령 을 클릭한 다음 캠의 앞면을 선택합니다.
  2. 검색기에서 접촉 접합을 확장합니다. 2D 접촉을 마우스 오른쪽 버튼으로 클릭하고 특성을 선택합니다.

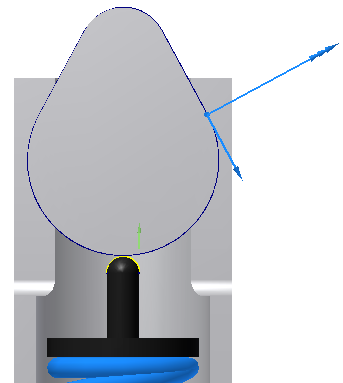

    캠의 Z축이 캠 바깥쪽을 가리킵니다. Z축이 안쪽을 가리킬 경우에는 2D 접촉 접합의 특성 대화상자를 열어 캠의 Z축 법선 방향을 반전합니다. 밸브와 같이 Z축이 안쪽을 가리킬 경우에는 Z축을 반전합니다.

    Z축이 캠 바깥쪽을 가리키는 것은 이 면이 구멍이나 절단부의 안쪽 표면이 아닌 부품의 바깥쪽 표면임을 의미합니다. 이 경우 Z축은 항상 부품 재질 안쪽이 아닌 바깥쪽을 가리켜야 합니다.

  3. 대화상자를 확장한 다음 법선을 선택하고 축척을 0.003으로 설정합니다.
  4. 접선을 선택하고 축척을 0.01로 설정합니다.
  5. 확인을 클릭합니다.
