립 명령을 사용하여 닫힌 프로파일 스케치를 통해 작성한 판금 부품에 간격을 작성함으로써 평평하게 만들 수 있습니다. 면 범위 립 유형을 사용하려면 립을 정의하도록 제거되는 모형 면을 선택해야 합니다.
- 리본에서 판금 탭
수정 패널
립을 클릭합니다 .
- 립 대화상자의 립 유형 드롭다운에서 면 범위를 선택합니다.

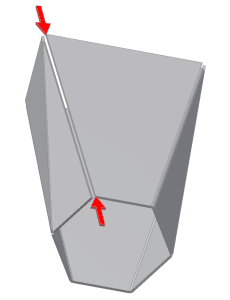

- 그래픽 창에서 립 피쳐로 제거될 판금 모형의 면을 선택합니다.
- 립을 작성하고 대화상자를 닫으려면 확인을 클릭합니다. 필요에 따라 립을 작성하고 립 피쳐를 추가로 작성하기 위해 대화상자를 열어두려면 적용을 클릭합니다.
주: 입력 내용을 무시하고 대화상자를 닫으려면 언제든지 취소를 클릭합니다.
팁: 면 범위 립 피쳐는 주로 압력 브레이크 출력을 사용하여 작성된 로프트 플랜지의 결과로 작성된 작은 절곡부 면을 제거하는 데 사용됩니다. 보통 절곡부 면을 제거하지만 어떤 면이든 제거하여 면 범위 옵션을 통해 립을 작성할 수 있습니다.
