판금 피쳐의 립

일부 판금 설계(예: 로프트 플랜지로 작성된 전환 쉐이프)는 닫힌 프로파일을 사용하여 더욱 손쉽게 작성할 수 있습니다. 이러한 설계에는 열린 간격이나 "립"이 있어야 플랫 패턴으로 전개하거나 펼칠 수 있습니다. 절단부 피쳐도 이러한 간격을 작성할 수 있지만, 립 피쳐는 절단부 곡면에 수직인 모서리에 의해 특징지어집니다. 또한, 피쳐 작성 작업을 단순화하는 몇몇 옵션을 사용할 수 있습니다. 다음 방법을 사용하여 립을 작성:

  1. 표면의 모서리에서 점을 선택. 선택한 점은 모서리의 중간점, 면 꼭지점의 끝점, 작업점 또는 이전에 작성한 스케치에서 스케치된 점일 수 있습니다.

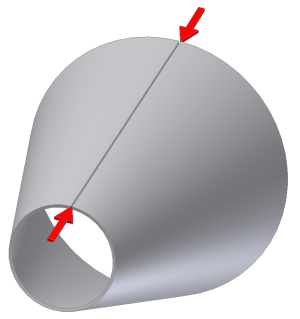

  2. 선택한 면의 반대쪽에 있는 두 점 사이에 틈을 냄. 이러한 두 점은 작업점, 면 모서리의 중간점, 면 꼭지점의 끝점, 이전에 작성한 스케치의 스케치 점일 수 있습니다.
  3. 선택한 전체 면 제거(일반적으로 절곡부 면).

립 피쳐 하나는 피쳐 사용내역 내의 어디든 배치할 수 있으며, 여러 개의 립 피쳐는 단일 판금 모형 내에 배치할 수 있습니다.

주: 립 피쳐는 립 경로에 위치하는 구멍, 도려낸 부분, 엠보싱 또는 기타 형상 피쳐를 가로질러 자르지 않습니다.
