- 리본에서 스케치 탭
형식 패널 구성을 클릭하여 형상 작성을 일반 형상으로 재설정합니다. - 그런 다음 스케치 탭 그리기 패널 선을 클릭하거나 마우스 오른쪽 버튼을 클릭하고 표식 메뉴에서 선을 선택합니다.
- 그래픽 창에서 초록색 원이 표시될 때까지 Cylinder Base.ipt의 하단 왼쪽 구석으로 커서를 이동합니다. 이는 이전에 투영한 구성선의 끝점 위에 커서가 있음을 나타냅니다.
- 선의 첫 번째 점을 클릭하여 배치합니다.

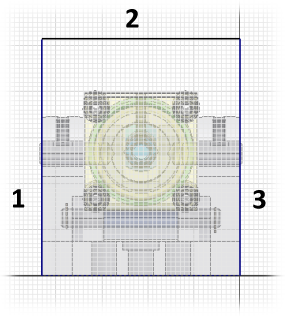

- 수직 및 수평 구속조건 표시에 주의하여 수직 세그먼트, 수평 세그먼트 그리고 다시 수직 세그먼트의 세 선 세그먼트를 배치합니다. 이전 세그먼트의 끝점에서 새 세그먼트를 시작하여 선이 연속된 단일 열린 프로파일을 형성함을 보장합니다. 프로파일은 다음 이미지와 같이 표시되어야 합니다.
주: 세그먼트 2의 오른쪽 끝에서 수평 끝점을 결정하려면 커서를 아래쪽으로 끌어서 이전에 투영한 구성선의 오른쪽 끝점을 찾은 다음 해당 정렬을 유지하면서 커서를 수직으로 위쪽으로 이동합니다. 세그먼트 3의 아래쪽 끝점은 투영된 구성선의 오른쪽 끝점과 일치해야 합니다.이러한 세 선은 판금 가드의 기준 피쳐를 작성하는 컨투어 플랜지의 내부 면을 나타냅니다.
- 그런 다음 스케치 탭 구속조건 패널 치수를 클릭하거나 마우스 오른쪽 버튼을 클릭하고 표식 메뉴에서 치수 작성을 선택합니다. 이제 95mm 수직 치수를 배치하여 가드의 높이를 정의합니다. 두 수직 선 세그먼트는 세그먼트 2를 배치할 때 작성되었던 수평 구속조건 때문에 조정됩니다.
- 그런 다음 스케치 탭 종료 패널 스케치 마무리를 클릭하거나 마우스 오른쪽 버튼을 클릭하고 2D 스케치 마침을 선택하여 스케치 환경을 종료합니다.
다음으로 방금 작성한 열린 프로파일 스케치를 사용하여 컨투어 플랜지를 작성합니다.
