원형 스케치 패턴 작성

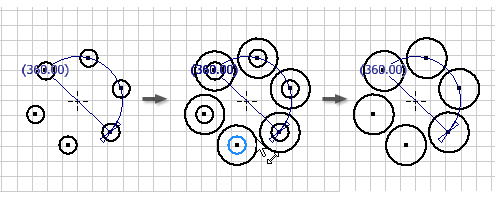

스케치 형상을 원형 패턴에 맞춰 배열합니다.

패턴을 작성하기 전에 스케치 탭에서 스케치 명령을 사용하여 패턴에 포함할 형상을 작성합니다.

  1. 리본의 스케치 탭 패턴 패널에서 원형 을 클릭합니다.
  2. 패턴을 지정할 스케치 형상을 선택합니다.
  3. 축 명령을 클릭한 다음 점, 꼭지점 또는 작업축을 선택하여 패턴 축으로 사용합니다.
  4. 개수 패턴의 요소 수를 지정합니다.
  5. 각도 원형 패턴에 사용할 각도를 지정합니다.
  6. 필요한 경우 자세히를 클릭한 후 다음 옵션을 하나 이상 선택합니다.
    • 억제 패턴에서 제거할 개별 패턴 요소를 선택합니다.
    • 연관 부품이 변경되면 패턴이 업데이트되도록 지정하려면 선택합니다.
    • 맞춤 패턴 요소가 지정된 각도 내에서 일정하게 맞도록 지정하려면 선택합니다. 이 옵션이 선택되지 않으면 패턴 간격은 패턴에 대한 전체 각도가 아닌 요소 사이의 각도가 됩니다.
  7. 확인을 클릭하여 패턴을 작성합니다.
